Przekaźnik przełączający RS 30 24VUC LD LP 1A | 1101711001 Weidmuller

Opis i Kluczowe Cechy

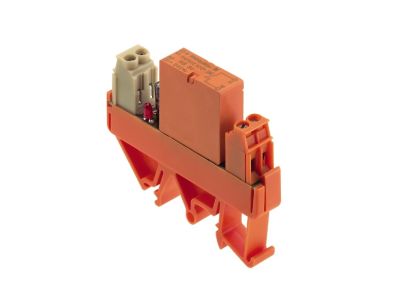

Przekaźnik przełączający RS 30 24VUC LD LP 1A (symbol 1101711001) to kompaktowy element automatyki przeznaczony do sterowania obwodami sygnałowymi. Napięcie cewki 24 V UC (uniwersalne AC/DC) umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego, co upraszcza dobór zasilacza. Prąd znamionowy 1 A zapewnia bezpieczne przełączanie sygnałów bez ryzyka przegrzania styków. Dzięki technice śrubowej i gniazdu zatrzaskowemu montaż na szynie TH35 jest szybki i pewny.

• Napięcie cewki 24 V UC: uniwersalne zasilanie AC/DC, upraszcza integrację z różnymi instalacjami (230 V AC, 24 V DC) – jedna wersja do wielu układów.
• Prąd znamionowy 1 A: gwarantuje bezpieczne przełączanie sygnałów w obwodach sterowania, np. wejść PLC czy cewek małych styczników.
• Styk przełączny (CO): umożliwia zarówno załączanie, jak i rozłączanie obwodu, dając elastyczność w projektowaniu układów przełączających.
• Technika przyłączeniowa śrubowa: pozwala na pewne połączenie przewodów o przekroju znamionowym 2,5 mm², co zapewnia niską rezystancję styku i trwałość połączenia.
• Gniazdo zatrzaskowe: umożliwia szybki montaż na szynie TH35 (DIN) bez użycia narzędzi, oszczędzając czas instalacji i miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowana technika śrubowa oraz konstrukcja styków zapewniają zgodność z wymogami bezpieczeństwa dla aparatury w rozdzielnicach. Montaż i eksploatacja zgodne z przepisami BHP i instrukcją producenta.

Zastosowanie

Przekaźnik przełączający RS 30 24VUC LD LP 1A znajduje zastosowanie w sterowaniu, sygnalizacji i automatyce budynkowej oraz przemysłowej, wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów o małej mocy.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych.
• Interfejs między wyjściami PLC (np. 24 V DC) a obwodami wykonawczymi 230 V AC.
• Sygnalizacja stanu urządzeń (np. załączanie lampki kontrolnej) dzięki stykowi przełącznemu.
• Automatyka HVAC i systemów oświetleniowych – przełączanie obwodów sterujących.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów (do 2,5 mm²) należy dobrać zgodnie z zaleceniami producenta i obowiązującymi normami (np. PN-IEC 60204).

FAQ

• Jaki przekrój przewodów można przyłączyć do tego przekaźnika? Zgodnie z danymi technicznymi, do przyłączenia przewodów o przekroju znamionowym 2,5 mm² wykorzystuje się technikę śrubową. Dla przekrojów mniejszych należy dobrać odpowiednie końcówki kablowe.
• Czy przekaźnik ma wbudowane podświetlenie stanu? Oznaczenie "LD LP" w nazwie może sugerować wersję z diodą LED (np. sygnalizację zasilania cewki). Dokładne informacje na ten temat znajdują się w karcie katalogowej producenta – zalecamy jej sprawdzenie przed aplikacją.
• Jaki jest stopień ochrony obudowy? Przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach (rozdzielnice, szafy sterownicze), gdzie typowy stopień ochrony dla aparatury modułowej wynosi IP20 z przodu. Nie jest to wartość konkretna dla tego modelu – należy kierować się instrukcją montażu i specyfikacją całej rozdzielnicy.
