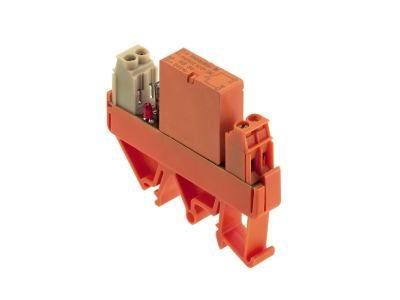

Przekaźnik przełączający RS 30 24VDC LP 1R | 1100961001 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający oznaczony symbolem RS 30 LP 1R (indeks 1100961001) został zaprojektowany do sterowania obwodami w instalacjach niskonapięciowych. Wyposażony w cewkę 24 V DC oraz jeden styk przełączny (1R), łączy prostotę montażu z funkcjonalnością niezbędną w systemach automatyki i sygnalizacji. Konstrukcja modułowa umożliwia szybki montaż na szynie DIN w rozdzielnicach i szafkach sterowniczych.

• Napięcie cewki 24 V DC: Kompatybilne z typowymi zasilaczami niskonapięciowymi – idealne do systemów sterowania PLC, przekaźników programowalnych i automatyki budynkowej.
• Jeden styk przełączny (changeover): Umożliwia przełączanie między obwodem normalnie otwartym (NO) a normalnie zamkniętym (NC), co daje elastyczność w projektowaniu układów sterowania i sygnalizacji.
• Konstrukcja modułowa: Łatwy montaż na szynie TH35 (DIN) oraz demontaż za pomocą wkrętaka – oszczędność czasu podczas instalacji.
• Niezawodna praca 24 V DC: Brak ryzyka przegrzewania się przy poprawnej eksploatacji w obwodach niskonapięciowych, zgodnie z zasadami doboru obciążenia styków.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN, co gwarantuje kompatybilność z typową aparaturą modułową stosowaną w rozdzielnicach elektrycznych.

Zastosowanie

Przekaźnik przełączający RS30 sprawdza się w instalacjach, gdzie wymagane jest sterowanie niskonapięciowe (24 V DC) oraz prosta zmiana stanu obwodu. Znajduje zastosowanie w:

• Sterowaniu odbiornikami (np. oświetleniem, wentylatorami) za pośrednictwem sygnałów z systemu automatyki budynkowej.
• Przekazywaniu impulsów sterujących do styczników, przekaźników wykonawczych lub wejść PLC.
• Realizacji układów sygnalizacji – przełączanie między obwodem alarmowym a spoczynkowym.
• Automatyce budynkowej – w dedykowanych szafkach sterowniczych systemów KNX, Modbus lub innych rozwiązań 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy upewnić się, że przekrój przewodów jest dobrany do spodziewanego prądu obciążenia styków (zgodnie z dokumentacją producenta). Zaciski należy dokręcać zalecanym momentem – wartości podane są w instrukcji dołączonej do produktu.

FAQ

• Czy przekaźnik wymaga podania napięcia stałego (DC)? Tak, cewka zaprojektowana jest wyłącznie do zasilania napięciem 24 V DC. Podanie napięcia przemiennego (AC) może uszkodzić urządzenie.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szafek sterowniczych – typowy stopień ochrony dla takiej aparatury to IP20. Dokładną wartość należy sprawdzić w karcie katalogowej producenta.
• Czy styk jest przełączny (changeover)? Tak, przekaźnik posiada jeden styk przełączny (1R), który umożliwia pracę w trybie NO (normalnie otwarty) lub NC (normalnie zamknięty) w zależności od podłączenia.
