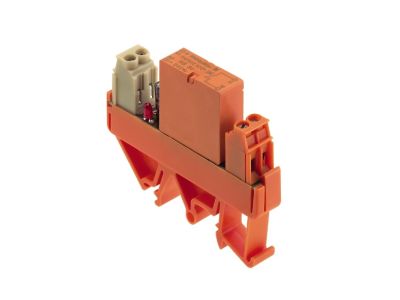

Przekaźnik przełączający RS 30 24VDC LD LP 1R | 1100921001 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RS30 o symbolu katalogowym 1100921001, wyposażony w cewkę 24V DC, przeznaczony do zdalnego przełączania obwodów sterowniczych. Kompaktowa obudowa umożliwia montaż na szynie TH35, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Napięcie cewki 24V DC: umożliwia bezpośrednie sterowanie z typowych źródeł niskiego napięcia stałego, np. zasilaczy PLC lub akumulatorów, zwiększając bezpieczeństwo obsługi.
• Styk przełączny (1R): zapewnia możliwość przełączania między dwoma obwodami, co pozwala na realizację funkcji załącz/wyłącz, przełączania źródeł sygnału lub sterowania dwoma odbiornikami.
• Konstrukcja przekaźnika RS30: sprawdzona w zastosowaniach przemysłowych, zapewnia trwałość mechaniczną i elektryczną przy częstym łączeniu.
• Wbudowana dioda LED (LD) i niski pobór mocy (LP): ułatwiają wizualną kontrolę stanu cewki oraz redukują obciążenie układów sterowania.
• Szeroka kompatybilność: przystosowany do bezpośredniego montażu na szynie DIN TH35 oraz do podłączenia przewodów o typowych przekrojach.

Zgodność z Normami

Przekaźnik został wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną pracę w standardowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik przełączający RS30 24VDC znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterowniczych lub zasilania w obwodach niskonapięciowych. Jest szczególnie przydatny w automatyce, sterowaniu maszyn i systemach bezpieczeństwa.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych.
• Przełączanie sygnałów wejściowych/wyjściowych w systemach PLC i sterownikach.
• Realizacja funkcji załącz/wyłącz oraz przełączania w instalacjach oświetleniowych i sygnalizacyjnych.
• Praca w układach automatyki budynkowej, np. sterowanie bramami, roletami czy systemami HVAC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją producenta dołączoną do wyrobu. Przekrój przewodów powinien być dobrany do obciążenia prądowego obwodu.

FAQ

• Czy przekaźnik posiada wbudowaną diodę LED sygnalizującą stan cewki? Tak, oznaczenie LD (LED) w nazwie wskazuje na obecność diody sygnalizującej podanie napięcia na cewkę, co ułatwia diagnostykę.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP w symbolu. Dla aparatury montowanej na szynie w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Montaż w suchych pomieszczeniach.
• Czy przekaźnik ma styk przełączny czy zwierny? W nazwie „przekaźnik przełączający” oznacza, że wyposażony jest w styk przełączny (SPDT), umożliwiający przełączanie między dwoma obwodami. W kodzie „1R” oznacza jeden przekaźnik (jednostykowy).
