Przekaźnik przełączający, RS 30 24VDC LD LP 1A RS-SERIES, 6A, złącze śrubowe, AgNi | 1101621001 Weidmuller

Opis i Kluczowe Cechy

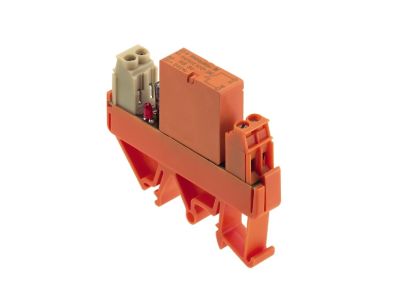

Przekaźnik przełączający serii RS-SERIES (symbol 1101621001) wyposażony w cewkę 24 V DC oraz styki o prądzie znamionowym 6 A. Materiał styków AgNi zapewnia wysoką odporność na łuk elektryczny i długą żywotność mechaniczną. Urządzenie posiada złącze śrubowe ułatwiające pewne i trwałe podłączenie przewodów. Dzięki kompaktowej konstrukcji dedykowane jest do montażu w rozdzielnicach i szafach sterowniczych.

• Cewka 24 V DC: Napięcie sterujące zgodne z typowymi zasilaczami PLC i układów automatyki, umożliwia łatwą integrację z systemami sterowania.
• Prąd znamionowy styków 6 A: Bezpieczne przełączanie obciążeń w instalacjach pomocniczych i sygnalizacyjnych bez ryzyka przegrzania styków.
• Materiał styków AgNi: Stop srebra z niklem zapewnia niską rezystancję przejścia i odporność na erozję łukową, co przekłada się na niezawodność w cyklach łączeniowych.
• Złącze śrubowe: Pewny i powtarzalny zacisk przewodów o przekroju dostosowanym do prądu znamionowego, łatwy montaż i demontaż.
• Seria RS-SERIES: Sprawdzona konstrukcja przekaźników przeznaczonych do aplikacji przemysłowych i budynkowych, gwarantująca stabilną pracę w szerokim zakresie temperatur.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zaleceniami producenta.

Zastosowanie

Przekaźnik przełączający RS 30 dedykowany jest do precyzyjnego sterowania obwodami pomocniczymi w automatyce przemysłowej i budynkowej. Sprawdza się tam, gdzie wymagane jest przełączanie sygnałów lub niewielkich obciążeń przy napięciu sterującym 24 V DC.

• Sterowanie stycznikami i przekaźnikami w szafach sterowniczych – separacja galwaniczna obwodów sterujących i wykonawczych.
• Przekazywanie sygnałów binarnych do układów PLC – szybkie i niezawodne przełączanie przy niskim napięciu.
• Sygnalizacja stanów awaryjnych i pracy – przełączanie lamp sygnalizacyjnych lub przekaźników pomocniczych.
• Automatyka budynkowa – sterowanie siłownikami i zaworami w systemach HVAC przy napięciu 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w pozycji zgodnej z dokumentacją producenta. Moment dokręcania śrub zaciskowych należy stosować według danych technicznych (zazwyczaj 0,5–0,8 Nm). Przekrój podłączanych przewodów dobrać do prądu znamionowego 6 A oraz sposobu ułożenia przewodów.

FAQ

• Czy przekaźnik posiada podświetlenie LED? W dostępnych danych nie ma informacji o podświetleniu. Standardowo przekaźnik tej serii nie jest wyposażony we wskaźnik LED – stan załączenia można sprawdzić multimetrem lub obserwując pracę urządzenia w obwodzie.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla tego modelu. Typowa aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej. Przy instalacji w miejscu narażonym na wilgoć lub pył należy zastosować dodatkową obudowę.
• Ile zestyków przełącznych ma ten przekaźnik? Zgodnie z nazwą jest to przekaźnik przełączający, co oznacza, że posiada jeden zestyk przełączny (CO – change-over). Umożliwia podłączenie obwodu zarówno w stanie spoczynkowym, jak i załączonym.
