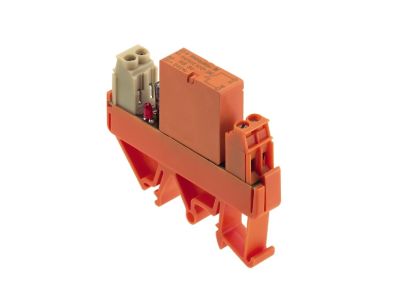

Przekaźnik przełączający, RS 30 230VAC LD LP 1A RS-SERIES, 3A, złącze śrubowe, AgNi | 1102221001 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RS 30 230VAC LD LP 1A z serii RS-SERIES (symbol 1102221001) to komponent przeznaczony do sterowania obwodami elektrycznymi. Wyposażony w cewkę na napięcie 230 V AC oraz styki przełączane o prądzie znamionowym 3 A. Materiał styków AgNi zapewnia wysoką odporność na zużycie i stabilność przewodzenia. Złącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Szerokość modułu nie została określona w danych producenta – przed montażem zaleca się sprawdzenie wymiarów w dokumentacji technicznej.

• Prąd znamionowy styków 3 A: Umożliwia bezpieczne przełączanie obciążeń o umiarkowanej mocy, np. małych silników, zaworów czy sygnalizacji.
• Napięcie cewki 230 V AC: Kompatybilność z typowymi instalacjami jednofazowymi, ułatwia integrację z istniejącymi systemami sterowania.
• Styk przełączny (SPDT): Pozwala na realizację funkcji załącz/wyłącz lub zmianę toru zasilania w jednym module.
• Materiał styków AgNi (srebro-nikiel): Wysoka przewodność przy małym zużyciu łączeniowym, odporność na korozję i długotrwałą pracę w normalnych warunkach.
• Złącze śrubowe: Umożliwia szybki i pewny montaż przewodów o odpowiednim przekroju bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Przekaźnik RS 30 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Brak jest w danych producenta konkretnych numerów norm – dla aplikacji przemysłowych i instalacyjnych zaleca się stosowanie w obwodach zgodnych z wymaganiami dyrektywy niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Montaż powinien odbywać się zgodnie z wytycznymi producenta zawartymi w karcie katalogowej.

Zastosowanie

Przekaźnik przełączający RS 30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie sygnałami lub odbiornikami w instalacjach niskiego napięcia. Sprawdzi się w szafach sterowniczych, rozdzielnicach oraz układach automatyki budynkowej.

• Sterowanie oświetleniem, wentylatorami, pompami małej mocy w trybie załącz/wyłącz.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy (np. poprzez załączanie lampki kontrolnej) dzięki przełącznemu zestykowi.
• Separacja galwaniczna i przełączanie obwodów niskonapięciowych w systemach automatyki.

Wskazówki Montażowe

Instalację i podłączenie przekaźnika może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Montaż na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego styków (3 A) oraz warunków obciążenia. Moment dokręcania śrub zacisków stosować zgodnie z danymi technicznymi producenta. Upewnij się, że napięcie cewki odpowiada wartości 230 V AC. Nie przekraczaj dopuszczalnych parametrów elektrycznych – może to prowadzić do uszkodzenia urządzenia i zagrożenia pożarowego.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie LED? Oznaczenie LD w nazwie sugeruje obecność diody LED sygnalizującej stan cewki. Jednak w danych szczegółowych nie podano specyfikacji – sprawdź w karcie katalogowej producenta, czy wersja dla 230 V AC jest wyposażona we wskaźnik.
• Jaki jest stopień ochrony obudowy? Dla przekaźników modułowych przeznaczonych do montażu w rozdzielnicy przyjmuje się typowo IP20, co zapewnia ochronę przed dotknięciem palcami. Nie ma jednak deklaracji producenta w dostarczonych danych – zalecamy utrzymanie aparatury w suchym, czystym środowisku.
• Jaki tryb pracy ma styk – normalnie otwarty czy normalnie zamknięty? Przekaźnik wyposażony jest w styk przełączny (SPDT) – w stanie spoczynku (cewka niezasilona) jeden obwód jest zwarty, drugi rozwarty. Podanie napięcia na cewkę powoduje przełączenie. To oznacza, że dostępne są zarówno styki NO, jak i NC w zależności od podłączenia.
