Przekaźnik przełączający RS 30 115VAC LD LP 1A | 1102121001 Weidmuller

Opis i Kluczowe Cechy

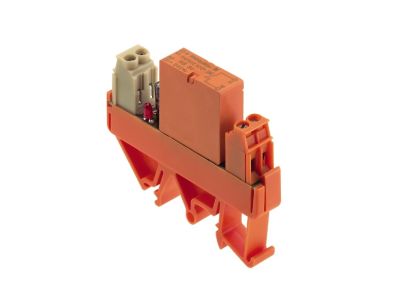

Przekaźnik przełączający RS 30 (symbol 1102121001) to element automatyki wyposażony w cewkę 115V AC oraz styk przełączny o obciążalności 1A. Przeznaczony do montażu w rozdzielnicach na standardowej szynie DIN, zapewnia niezawodne przełączanie w obwodach sterowania i sygnalizacji. Jego kompaktowa konstrukcja ułatwia integrację z pozostałą aparaturą modułową.

• Napięcie cewki 115V AC: Umożliwia bezpośrednie sterowanie z typowych obwodów napięcia zmiennego, bez konieczności stosowania dodatkowych zasilaczy.
• Prąd znamionowy styków 1A: Gwarantuje bezpieczną pracę przy niewielkich obciążeniach, odpowiedni do przekaźników pomocniczych, sygnalizacji LED czy wejść sterowników PLC.
• Styk przełączny (SPDT – jeden wspólny, dwa styki zwierny i rozwierny): Pozwala na przełączanie pomiędzy dwoma niezależnymi obwodami, np. zmianę stanu pracy urządzenia lub przekazywanie impulsu.
• Konstrukcja modułowa do montażu na szynie TH35: Ułatwia szybki i uporządkowany montaż w rozdzielnicy, oszczędzając miejsce i czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i eksploatacja muszą odbywać się zgodnie z przepisami bezpieczeństwa oraz zaleceniami producenta.

Zastosowanie

Przekaźnik RS 30 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie sygnałów o małej mocy. Doskonale sprawdza się jako element pośredniczący między czujnikami a odbiornikami.

• Sterowanie cewkami styczników i przekaźników pomocniczych w szafach sterowniczych.
• Przekazywanie sygnałów binarnych do sterowników PLC oraz systemów BMS.
• Sygnalizacja stanu pracy urządzeń (np. włącz/wyłącz) przy użyciu diod LED lub żarówek.
• Separacja obwodów sterowniczych od zasilających w instalacjach niskonapięciowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przewody podłączaj zgodnie z dokumentacją techniczną, zwracając uwagę na prawidłowe dokręcenie zacisków (moment dokręcania podany w instrukcji). Przekrój przewodów dobierz do prądu obciążenia styków oraz napięcia cewki. Przekaźnik należy chronić przed wilgocią, nadmiernym zapyleniem i temperaturami przekraczającymi zakres dopuszczalny przez producenta.

FAQ

• Jakie napięcie cewki ma ten przekaźnik? Napięcie cewki wynosi 115V AC.
• Jaki typ styku jest zastosowany? Przekaźnik posiada styk przełączny (SPDT – 1 wspólny, 1 normalnie otwarty, 1 normalnie zamknięty). Pozwala to na przełączanie sygnału między dwoma obwodami.
• Czy przekaźnik montuje się na szynie DIN? Tak, urządzenie ma standardową obudowę modułową do montażu na szynie TH35 (35 mm).
