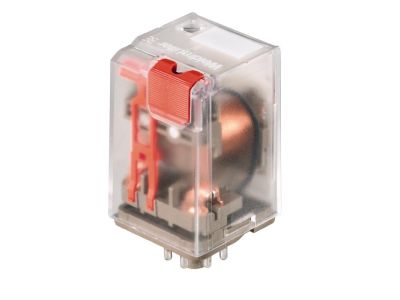

Przekaźnik przełączający RRD326230 | 8690570000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RRD326230 (numer katalogowy 8690570000) to komponent aparatury modułowej, zaprojektowany do niezawodnego przełączania obwodów elektrycznych w układach sterowania. Jego styki przełączne pozwalają na elastyczne konfigurowanie torów sygnałowych, co przekłada się na uniwersalność zastosowań w rozdzielnicach i szafach sterowniczych.

• Styki przełączne (SPDT): Umożliwiają zarówno załączanie, jak i przełączanie obwodów w zależności od stanu cewki – jeden przekaźnik może pełnić funkcję NO lub NC w zależności od podłączenia.
• Konstrukcja modułowa: Przystosowany do montażu na szynie DIN TH35, co standardowo ułatwia instalację w rozdzielnicach i zapewnia oszczędność miejsca.
• Oznaczenie CE: Świadczy o zgodności z wymaganiami dyrektyw Unii Europejskiej, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskonapięciowych.
• Uniwersalność sygnału sterującego: Przekaźnik reaguje na sygnały z przycisków, przełączników, styczników lub wyjść PLC, co umożliwia łatwą integrację z istniejącymi systemami automatyki.

Zgodność z Normami

Produkt spełnia wymogi dyrektywy niskonapięciowej (LVD) oraz posiada oznakowanie CE. Zgodność z ogólnymi normami europejskimi i certyfikacja CE potwierdzają bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Szczegółowe numery norm – jeśli są wymagane – należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przełączający RRD326230 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów sterowniczych. Dzięki swoim właściwościom sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem – załączanie i przełączanie grup opraw w systemach automatyki budynkowej.
• Sterowanie silnikami i napędami (np. rolet, bram, wentylatorów) – jako element pośredniczący między sterownikiem a stycznikiem.
• Sygnalizacja stanu pracy – przełączanie obwodów sygnalizacyjnych (lampki, buzzery) w zależności od sygnałów z czujników.
• Interfejs między sterownikami PLC a urządzeniami wykonawczymi – separacja galwaniczna i dopasowanie poziomów napięć.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 (standardowa szyna 35 mm). Momenty dokręcania połączeń oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – w przypadku braku danych należy stosować wartości zalecane dla podobnych aparatów modułowych. Nie przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan? Producent nie podaje informacji o podświetleniu w zestawie. W standardowej wersji przekaźnik nie jest wyposażony w diodę LED; stan pracy można określić jedynie poprzez sprawdzenie napięcia na cewce.
• Jaki jest stopień ochrony (IP) tego modelu? W dostępnych danych nie określono stopnia ochrony. Dla aparatury modułowej przeznaczonej do montażu wewnątrz rozdzielnicy typowo przyjmuje się IP20, jednak dla konkretnego zastosowania należy sprawdzić dokumentację producenta.
• Jaki tryb pracy styku – NO czy NC? Styk przełączny (SPDT) umożliwia pracę zarówno w trybie normalnie otwartym (NO), jak i normalnie zamkniętym (NC), w zależności od podłączenia odpowiednich zacisków. Standardowo przekaźnik w stanie spoczynku ma zwarty styk NC (common - NC) i rozwarty NO.
