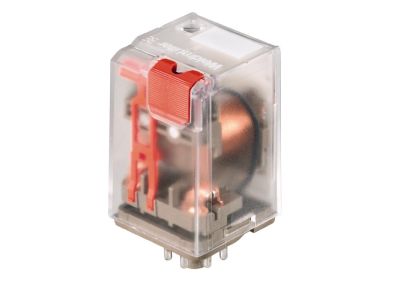

Przekaźnik przełączający RRD228115 | 8690320000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RRD228115 (numer katalogowy 8690320000) to element łączeniowy wyposażony w przełączny zestyk, umożliwiający sterowanie dwoma niezależnymi obwodami z jednego źródła sygnału. Dzięki temu znajduje zastosowanie w układach wymagających zmiany stanu dwóch obwodów jednocześnie, co zwiększa elastyczność projektowania instalacji sterowniczych.

• Przełączny zestyk (changeover): Umożliwia jednoczesne rozłączenie jednego obwodu i zamknięcie drugiego, co pozwala na realizację funkcji przełączania sygnałów sterujących bez konieczności stosowania dodatkowych elementów.
• Symbol 8690320000: Jednoznaczna identyfikacja produktu w systemach zamówień i magazynowych, co ułatwia logistykę i zapobiega pomyłkom.
• Uniwersalność zastosowania: Przeznaczony do pracy w obwodach sterowania, sygnalizacji oraz automatyki budynkowej, gdzie wymagana jest zmiana stanu styków pod wpływem sygnału.
• Kompaktowa obudowa modułowa: Zaprojektowana do montażu na szynie TH35 (DIN), co pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych (szczegółowe wymiary – patrz dokumentacja producenta).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z ogólnie przyjętymi standardami dla aparatury modułowej montowanej na szynie DIN. Wszelkie szczegółowe informacje dotyczące certyfikatów oraz norm należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przełączający RRD228115 sprawdza się w układach, gdzie wymagane jest niezawodne przełączanie obwodów sterujących. Dzięki przełącznemu stykowi umożliwia realizację funkcji typu załącz-wyłącz lub przełączanie między dwoma źródłami sygnału.

• Sterowanie odbiornikami w rozdzielnicach elektrycznych – załączanie i wyłączanie oświetlenia, wentylacji, pomp.
• Impulsy sterujące do styczników, przekaźników pomocniczych oraz wejść sterowników PLC.
• Sygnalizacja stanów pracy w systemach alarmowych, sygnalizacyjnych i wizualizacyjnych.
• Automatyka budynkowa – przełączanie obwodów rolet, bram, ogrzewania, klimatyzacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z przewidywanym obciążeniem oraz obowiązującymi normami (np. PN-IEC 60364). Zaleca się stosowanie momentów dokręcania zacisków zgodnych z dokumentacją techniczną producenta – w przypadku braku danych należy przyjąć standardowe wartości dla zacisków śrubowych (ok. 0,5–0,6 Nm). Po wykonaniu połączeń sprawdzić poprawność działania oraz zabezpieczyć rozdzielnicę przed przypadkowym dostępem.

FAQ

• Jaki typ styków ma przekaźnik RRD228115? Jest to przekaźnik przełączający (changeover), wyposażony w jeden zestyk przełączny (CO). Umożliwia on jednoczesne rozłączenie jednego obwodu i zamknięcie drugiego.
• Czy przekaźnik posiada podświetlenie lub wskaźnik LED? W dostępnych danych technicznych produktu nie ma informacji o podświetleniu ani wbudowanym wskaźniku LED. Należy sprawdzić bezpośrednio w dokumentacji producenta.
• Jaki jest dopuszczalny przekrój przewodów do podłączenia? Nie podano konkretnych wartości w danych źródłowych. Przekrój należy dobrać do prądu obciążenia oraz wymogów instalacji, stosując ogólne zasady doboru przewodów w obwodach sterowania (np. 1,5…2,5 mm² dla typowych zastosowań). Szczegółowe dane znajdują się w dokumentacji technicznej producenta.
