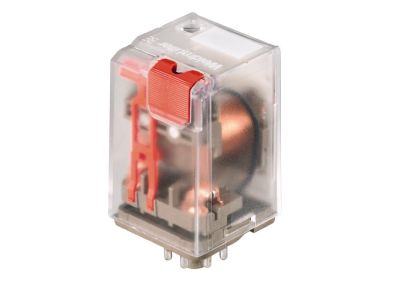

Przekaźnik przełączający RRD221012 | 8690350000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RRD221012 (numer katalogowy 8690350000) to element elektryczny przeznaczony do przełączania obwodów. Dzięki zastosowaniu zestyku przełącznego (SPDT) umożliwia zarówno załączanie, jak i wyłączanie obciążenia w jednym urządzeniu, co pozwala na elastyczne sterowanie odbiornikami. Przekaźnik charakteryzuje się prostą konstrukcją i niezawodnością działania w typowych aplikacjach automatyki i sterowania.

• Zestyk przełączny (SPDT): Umożliwia przełączanie obwodu pomiędzy dwoma stanami – normalnie otwartym i normalnie zamkniętym – w jednym urządzeniu, co upraszcza okablowanie i pozwala na realizację funkcji przełączających bez dodatkowych elementów.
• Montaż na szynie TH35: Obudowa przystosowana do standardowej szyny DIN, co zapewnia szybki i stabilny montaż w rozdzielnicach oraz szafach sterowniczych.
• Uniwersalność zastosowania: Dzięki przełącznemu typowi styku nadaje się do sterowania różnymi odbiornikami – od oświetlenia po małe silniki – zarówno w obwodach sygnalizacyjnych, jak i sterowniczych.
• Kompaktowa budowa: Niewielkie wymiary (szerokość modułu zgodna z klasyczną aparaturą modułową) pozwalają na efektywne wykorzystanie miejsca w rozdzielnicy.
• Niezawodne działanie: Solidne wykonanie zapewnia długą żywotność mechaniczną i elektryczną w standardowych warunkach eksploatacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Przeznaczony do użytku w instalacjach niskiego napięcia, spełnia wymagania dla aparatury modułowej stosowanej w budynkach i przemyśle. Szczegółowe normy mogą być dostępne w karcie katalogowej producenta.

Zastosowanie

Przekaźnik przełączający RRD221012 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest zmiana stanu obwodu w odpowiedzi na sygnał sterujący. Może być wykorzystywany jako element wykonawczy w układach automatyki, sygnalizacji oraz sterowania ręcznego i zdalnego.

• Sterowanie oświetleniem – przełączanie pomiędzy dwoma źródłami światła lub załączanie/wyłączanie w zależności od sygnału.
• Impulsy do styczników i przekaźników – jako element pośredniczący w układach kaskadowych.
• Sygnalizacja stanu – wykorzystanie styku przełącznego do przekazywania sygnału o stanie urządzeń (np. załączony/wyłączony).
• Automatyka budynkowa – proste funkcje przełączające w szafach sterowniczych, np. zmiana trybu pracy wentylacji czy ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przewody należy podłączać zgodnie z dokumentacją producenta, dbając o odpowiedni moment dokręcania śrub zaciskowych. Przekrój przewodów powinien być dobrany do przewidywanego prądu obciążenia oraz wymogów instalacji.

FAQ

• Czy przekaźnik RRD221012 ma podświetlenie? W symbolu oraz dostępnych danych nie ma informacji o podświetleniu. Zaleca się sprawdzenie karty katalogowej producenta w celu potwierdzenia tej cechy.
• Jaki jest stopień ochrony IP? Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony to IP20 (ochrona przed ciałami stałymi o średnicy pow. 12 mm). Aby poznać dokładną wartość dla tego modelu, należy odnieść się do dokumentacji technicznej.
• Jaki typ styku posiada ten przekaźnik? Jest to przekaźnik przełączający (SPDT – Single Pole Double Throw). Oznacza to, że ma jeden styk wspólny, jeden normalnie otwarty i jeden normalnie zamknięty.
