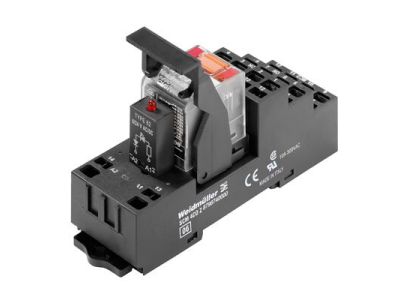

Przekaźnik przełączający RCMKITZ 24VDC 4CO LED | 8798740000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCMKITZ o symbolu 8798740000 to element sterujący przeznaczony do pracy w obwodach sterowania napięciem stałym 24 V DC. Wyposażony w cztery niezależne zestawy styków przełącznych (4CO) oraz wbudowaną diodę LED sygnalizującą obecność napięcia na cewce. Dzięki kompaktowej budowie i standardowym wymiarom montażowym doskonale sprawdza się w rozdzielnicach i szafach sterowniczych.

• Napięcie cewki 24 V DC: kompatybilność z popularnymi systemami automatyki i sterowania – bezpieczne i niezawodne przełączanie bez ryzyka uszkodzenia sterownika.
• 4 zestawy styków przełącznych (4CO): możliwość sterowania czterema niezależnymi obwodami lub realizacji złożonych układów logicznych – oszczędność miejsca i uproszczenie instalacji.
• Wbudowana dioda LED: sygnalizacja obecności napięcia zasilania cewki – szybka identyfikacja stanu pracy i ułatwiona diagnostyka.
• Przeznaczenie do montażu na szynie TH35 (DIN): szybki i uporządkowany montaż w rozdzielnicach zgodny z branżowym standardem.
• Solidna konstrukcja styków: gwarantuje długą żywotność mechaniczną i elektryczną w warunkach przemysłowych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do montażu w instalacjach spełniających wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik RCMKITZ 24VDC 4CO LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie wielu obwodów sterowniczych przy napięciu stałym. Idealnie nadaje się do:

• sterowania stycznikami, przekaźnikami pomocniczymi i zaworami w szafach automatyki;
• odseparowania galwanicznego sygnałów wejściowych od wyjściowych w układach PLC;
• sygnalizacji stanu pracy urządzeń (poprzez styki pomocnicze);
• realizacji sekwencyjnych i logicznych układów sterowania w budynkach inteligentnych oraz instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać zgodnie z przewidywanym prądem obciążenia styków (wartości znamionowe – patrz dokumentacja producenta). Połączenia należy dokręcać momentem zgodnym z instrukcją dołączoną do wyrobu. Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji napięcia cewki (24 V DC).

FAQ

• Czy wbudowana dioda LED sygnalizuje stan styków czy napięcie na cewce? Dioda LED sygnalizuje wyłącznie obecność napięcia zasilania na cewce przekaźnika, nie informuje o stanie styków wykonawczych.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje wprost stopnia ochrony. W typowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się IP20, jednak dla warunków zwiększonego zapylenia lub wilgoci należy zastosować dodatkową obudowę.
• Czy przekaźnik pracuje jako normalnie otwarty czy przełączny? Posiada cztery zestawy styków przełącznych (4CO), co oznacza, że każdy zestaw ma styk wspólny, normalnie zamknięty i normalnie otwarty – umożliwia to realizację zarówno przełączania, jak i innych konfiguracji.
