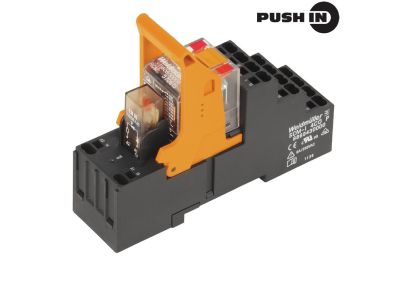

Przekaźnik przełączający, RCMKITP-I 230VAC 4CO LD, 6A, PUSH IN, AgNi | 8921150000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCMKITP-I (nr kat. 8921150000) to komponent sterowniczy wyposażony w 4 zestawy styków przełącznych (4CO) o prądzie znamionowym 6A, przystosowany do napięcia cewki 230V AC. Dzięki innowacyjnym zaciskom PUSH IN montaż przewodów jest szybki i pewny, a styki ze srebra i niklu (AgNi) zapewniają wysoką trwałość łączeniową. Wbudowana dioda LED (LD) sygnalizuje załączenie przekaźnika, co ułatwia diagnostykę w szafach sterowniczych.

• 4 zestawy styków przełącznych (4CO): Umożliwiają jednoczesne sterowanie wieloma obwodami, zwiększając elastyczność instalacji.
• Prąd znamionowy 6A: Gwarantuje bezpieczną pracę w obwodach o typowym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 230V AC: Kompatybilne z popularnymi sieciami zasilającymi, ułatwia integrację w istniejących systemach.
• Zaciski PUSH IN: Skracają czas okablowania i eliminują konieczność dokręcania śrub, podnosząc efektywność montażu.
• Styki AgNi z diodą LED (LD): Wysoka odporność na zużycie oraz wizualna sygnalizacja stanu przekaźnika.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich (CE) oraz standardów DIN dotyczących aparatury łączeniowej. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciowymi i zapewnia bezpieczeństwo użytkowania przy prawidłowym montażu.

Zastosowanie

Przekaźnik RCMKITP-I znajduje zastosowanie w szerokim zakresie aplikacji sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie oświetleniem, wentylacją i innymi odbiornikami w systemach inteligentnego budynku.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników pomocniczych lub sterowników PLC.
• Sygnalizacja stanów alarmowych i kontrolnych w szafach sterowniczych.
• Zastosowanie w układach automatyki wymagających niezawodnego przełączania niskoprądowych sygnałów.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik instaluje się na szynie TH35 (DIN). Należy stosować przewody o przekroju dostosowanym do prądu 6A (zgodnie z normą). Dla zacisków PUSH IN zaleca się użycie przewodów sztywnych lub z końcówkami tulejkowymi. Nie przekraczać parametrów znamionowych podanych w karcie katalogowej producenta.

FAQ

• Czy przekaźnik posiada podświetlenie? Tak, wersja LD (Light Diode) wyposażona jest w diodę LED sygnalizującą załączenie cewki.
• Jaki jest stopień ochrony urządzenia? Informacja o stopniu ochrony nie została podana w specyfikacji. Przekaźnik przeznaczony jest do montażu w rozdzielnicach lub obudowach o odpowiednim IP, typowo IP20 dla aparatury modułowej.
• Jaki jest tryb pracy styku? Styki są przełączne (4CO) – każdy z czterech zestawów zawiera styk wspólny, normalnie zwarty (NC) i normalnie otwarty (NO). W stanie bez napięcia styki pozostają w pozycji domyślnej zgodnie ze schematem.
