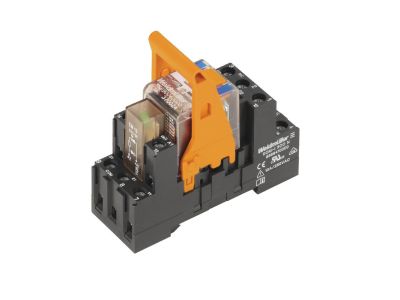

Przekaźnik przełączający RCMKIT-I 24VDC 3CO LD | 8920980000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCMKIT-I o symbolu 8920980000 to element wykonawczy przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Wyposażony w trzy pary styków przełącznych (3CO) oraz cewkę przystosowaną do napięcia stałego 24 V DC, umożliwia niezawodne przełączanie obwodów sterowniczych w systemach automatyki. Szerokość modułu oraz dokładne parametry prądowe należy potwierdzić w dokumentacji producenta.

• 3 pary styków przełącznych (3CO): zapewniają elastyczność w konfiguracji obwodów – możliwość przełączania trzech niezależnych torów sygnałowych lub zasilających.
• Napięcie cewki 24 V DC: kompatybilność z typowymi układami sterowania niskonapięciowego (PLC, sterowniki, zasilacze impulsowe).
• Konstrukcja modułowa: łatwy montaż na szynie TH35 (DIN) w rozdzielnicach – oszczędność miejsca i uporządkowana instalacja.
• Wersja LD (z diodą LED sygnalizacyjną): wizualna kontrola stanu załączenia cewki ułatwia diagnostykę i testowanie układu.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Szczegółowe oznaczenia norm (np. IEC/EN 60947-5-1) należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Przekaźnik RCMKIT-I znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie sygnałów lub zasilania. Dzięki trzem stykom przełącznym może obsługiwać wiele obwodów jednocześnie.

• Sterowanie oświetleniem, napędami rolet i bram w automatyce budynkowej.
• Wydawanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy maszyn i urządzeń.
• Przełączanie obwodów pomiarowych, sterowniczych i sygnalizacyjnych w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączanie przekaźnika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Do podłączenia przewodów stosuj moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia – w razie wątpliwości skorzystaj z tabel doboru przewodów.

FAQ

• Czy przekaźnik posiada diodę sygnalizacyjną? Wersja LD (oznaczenie w nazwie) wskazuje na wbudowaną diodę LED sygnalizującą załączenie cewki – ułatwia to wizualną kontrolę stanu pracy.
• Jaki stopień ochrony ma ten przekaźnik? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20. Dokładną wartość dla tego modelu należy sprawdzić w karcie katalogowej.
• Jaki jest tryb pracy styków? Styki są przełączne (CO – changeover), co oznacza, że każda para zawiera wspólny, normalnie zamknięty i normalnie otwarty styk. Po załączeniu cewki następuje przełączenie – styk NZ otwiera się, a NO zamyka.
