Przekaźnik przełączający RCM570L24 24V | 8690220000 Weidmuller

Opis i Kluczowe Cechy

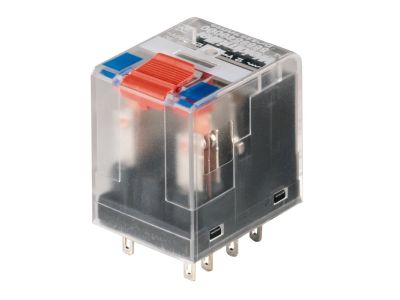

Przekaźnik przełączający serii RIDERSERIES RCM, model RCM570L24 (nr katalogowy 8690220000), wyposażony w 4 zestyki przełączne wykonane ze srebra z dodatkiem niklu (AgNi 90/10). Prąd trwały 6 A oraz znamionowe napięcie sterowania 24 V DC zapewniają niezawodne przełączanie w obwodach automatyki. Urządzenie posiada złącze wtykowe ułatwiające montaż oraz przycisk kontrolny do ręcznego testowania działania.

• 4 zestyki przełączne (AgNi 90/10): materiał styków o wysokiej odporności na erozję łukową – długa żywotność nawet przy częstym przełączaniu obciążeń indukcyjnych.
• Prąd trwały 6 A: wystarczający do sterowania stycznikami, przekaźnikami pomocniczymi oraz sygnalizacją w typowych szafach sterowniczych.
• Znamionowe napięcie sterowania 24 V DC: bezpieczne napięcie niskie, zgodne z powszechnie stosowanymi zasilaczami w automatyce przemysłowej.
• Złącze wtykowe: szybki montaż i demontaż bez użycia narzędzi – oszczędność czasu podczas instalacji i serwisu.
• Przycisk kontrolny: umożliwia ręczne sprawdzenie przełączania styków bez konieczności podawania napięcia sterującego, co ułatwia diagnostykę.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Przekaźnik RCM570L24 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących i pomocniczych w obwodach niskiego napięcia.

• Sterowanie stycznikami i przekaźnikami w rozdzielnicach sterowniczych – cztery niezależne tory przełączne pozwalają realizować złożone schematy.
• Interfejs między sygnałami PLC a odbiornikami wykonawczymi (np. cewkami styczników, zaworów, lamp sygnalizacyjnych).
• Sygnalizacja stanu pracy w szafach automatyki budynkowej i przemysłowej.
• Przełączanie pomocniczych obwodów pomiarowych i kontrolnych w instalacjach wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Połączeń należy dokonywać z użyciem przewodów o przekroju odpowiednim do prądu 6 A, a moment dokręcania śrub w zaciskach (jeśli dotyczy) – zgodnie z dokumentacją producenta. Złącze wtykowe należy wcisnąć do oporu, aż do zaskoczenia zatrzasku.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik LED? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie posiada jedynie przycisk kontrolny umożliwiający ręczne przełączenie styków.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20.
• Jak działa przycisk kontrolny? Czy wymaga napięcia? Przycisk kontrolny pozwala na mechaniczne przełączenie wszystkich styków niezależnie od obecności napięcia sterującego. Służy do ręcznego testowania działania i sprawdzania ciągłości obwodów podczas serwisu.
