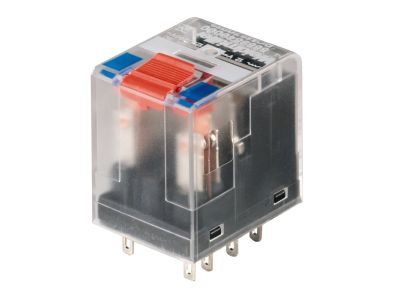

Przekaźnik przełączający RCM570AE8 | 8957180000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCM570AE8 (symbol 8957180000) to kompaktowy element wykonawczy przeznaczony do pracy w obwodach sterowania i automatyki. Dzięki zestykowi przełącznemu umożliwia zarówno załączanie, jak i przełączanie sygnałów w jednym urządzeniu, co upraszcza konstrukcję układu i oszczędza miejsce na szynie DIN TH35. Przeznaczony do montażu przez wykwalifikowany personel, zapewnia niezawodną separację galwaniczną obwodów.

• Zestyk przełączny (changeover): Umożliwia przełączanie między dwoma obwodami przy jednym sygnale sterującym – idealny do wyboru trybu pracy, sygnalizacji lub sterowania dwustanowego.
• Kompaktowa obudowa modułowa: Zapewnia łatwy montaż na szynie TH35 w rozdzielnicach, oszczędzając miejsce i ułatwiając rozbudowę instalacji.
• Brak wymaganego zasilania pomocniczego (cewka sterowana napięciem): Prosta integracja z istniejącymi układami sterowania bez dodatkowych komponentów.
• Uniwersalne styki przeznaczone do obwodów sterowania: Odpowiednie do przełączania sygnałów w układach PLC, styczników, przekaźników oraz elementów sygnalizacyjnych.
• Certyfikowana jakość produkcji: Produkt przeznaczony do użytku w instalacjach niskiego napięcia, zgodny z obowiązującymi normami bezpieczeństwa.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z zasadami sztuki elektroinstalacyjnej oraz wytycznymi producenta.

Zastosowanie

Przekaźnik przełączający RCM570AE8 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagana jest niezawodna separacja i przełączanie obwodów sterowania.

• Sterowanie oświetleniem, silnikami, zaworami i innymi odbiornikami za pośrednictwem sygnałów z przycisków lub czujników.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu pracy urządzeń – przełączanie między sygnałem „praca” a „awaria” w szafach sterowniczych.
• Realizacja zaawansowanych funkcji automatyki budynkowej, takich jak przełączanie trybów ogrzewania, wentylacji czy klimatyzacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy stosować przewody o izolacji odpowiedniej do napięcia roboczego i prądu obciążenia. Po montażu sprawdzić poprawność połączeń i działanie układu.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan? W dostępnych danych produktu nie ma informacji o podświetleniu. Należy sprawdzić dokumentację techniczną lub oznaczenia na obudowie w celu potwierdzenia obecności diody.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się stopień ochrony IP20 (osłona przed dostępem do części pod napięciem). Dokładną wartość IP dla konkretnego modelu należy odczytać z karty katalogowej producenta.
• W jakim trybie pracy działa styk – normalnie otwarty (NO) czy normalnie zamknięty (NC)? Jest to przekaźnik przełączający (changeover), który w stanie spoczynku ma jeden styk normalnie zamknięty (NC) i jeden normalnie otwarty (NO). Po przyłożeniu napięcia do cewki styki przełączają się. Dokładne zestawienie wyprowadzeń zawiera dokumentacja.
