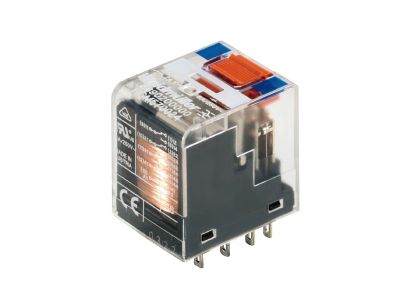

Przekaźnik przełączający RCM570024 24VDC | 8690200000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCM570024 (nr katalogowy 8690200000) to niezawodny element do budowy układów sterowania, pracujący przy napięciu cewki 24 V DC. Dzięki zastosowaniu styku przełączającego umożliwia elastyczne sterowanie obwodami – zarówno zwieranie, jak i rozwieranie w jednym module. Przeznaczony do montażu w szafach sterowniczych i rozdzielnicach, zapewnia stabilną pracę w systemach automatyki przemysłowej i budynkowej.

• Napięcie cewki 24 V DC: zgodność z powszechnie stosowanymi źródłami zasilania w automatyce – łatwa integracja z układami PLC, przekaźnikami i sterownikami.
• Styk przełączający (changeover): jedna cewka, dwie funkcje (NO i NC) w jednym module – oszczędność miejsca na szynie i uproszczenie okablowania.
• Uniwersalność zastosowań: nadaje się do sterowania sygnalizacją, przekaźnikami pomocniczymi oraz małymi odbiornikami w obwodach 24 V DC.
• Kompaktowa konstrukcja: optymalne wymiary do montażu w szafach sterowniczych, bez zbędnego zajmowania przestrzeni.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami elektrotechnicznymi. W przypadku szczegółowych wymagań normatywnych zalecamy weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Przekaźnik RCM570024 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna zmiana stanu obwodu sterowanego napięciem stałym 24 V. Idealny do:

• Sterowania sygnalizacją świetlną i akustyczną w układach automatyki.
• Przekazywania impulsów do styczników, przekaźników pomocniczych lub wejść PLC.
• Realizacji prostych funkcji przełączania w systemach sterowania oświetleniem i instalacjach inteligentnego budynku.
• Zastosowań w maszynach i urządzeniach przemysłowych wymagających separacji galwanicznej obwodów sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Należy bezwzględnie przestrzegać zasad bezpieczeństwa i odłączyć napięcie przed rozpoczęciem jakichkolwiek prac.

FAQ

• Czy przekaźnik posiada podświetlenie LED? W dostępnych danych technicznych nie ma informacji o podświetleniu. Należy sprawdzić dokumentację producenta w celu potwierdzenia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP. Podczas montażu w szafie sterowniczej typowo zapewnia się ochronę IP20, co jest standardem dla aparatury modułowej.
• Jaki jest tryb pracy styku – czy jest to styk zwierny/rozłączny? Jest to styk przełączający (changeover), który łączy w sobie funkcję styku normalnie otwartego (NO) i normalnie zamkniętego (NC) – sposób podłączenia określa wybraną konfigurację.
