Przekaźnik przełączający RCM270R12 | 8689750000 Weidmuller

Opis i Kluczowe Cechy

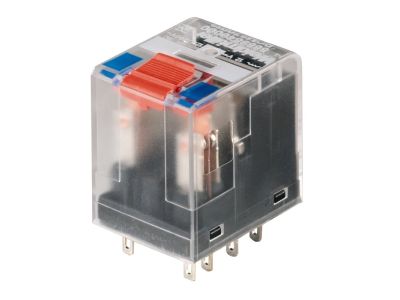

Przekaźnik przełączający RCM270R12 (nr katalogowy 8689750000) to modułowe urządzenie elektryczne z zestykami przełącznymi (changeover), przeznaczone do sterowania obwodami w rozdzielnicach. Jako przekaźnik modułowy montowany na szynie TH35 umożliwia łatwą integrację w istniejących instalacjach. Dzięki konstrukcji przełącznej (1NO+1NC) pozwala na zmianę toru zasilania lub przełączanie sygnałów sterujących.

• Styk przełączny (changeover): Umożliwia przełączanie między dwoma obwodami, co daje elastyczność w sterowaniu odbiornikami (np. zmiana źródła zasilania, przełączanie trybów pracy).
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) – szybki i powtarzalny montaż w rozdzielnicach oraz szafach sterowniczych.
• Przeznaczenie do sterowania: Odpowiedni do sygnalizacji, impulsowania styczników/przekaźników oraz współpracy z systemami automatyki.
• Bezpieczna eksploatacja: Wszystkie połączenia wykonuje się przy odłączonym napięciu, a montaż wymaga kwalifikacji SEP.

Zgodność z Normami

Przekaźnik RCM270R12 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza oznakowanie CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) stosowane w aparaturze modułowej.

Zastosowanie

Przekaźnik przełączający sprawdza się w instalacjach wymagających zmiany toru sygnału lub zasilania. Znajduje zastosowanie w:

• Sterowaniu odbiornikami – przełączanie między dwoma źródłami zasilania (np. sieć/agregat).
• Impulsowaniu styczników i przekaźników – podawanie krótkotrwałych sygnałów załącz/wyłącz.
• Sygnalizacji stanu – zmiana obwodu sygnalizacyjnego (np. LED zielona/czerwona).
• Automatyce budynkowej – sterowanie oświetleniem, żaluzjami, bramami.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z przewidywanym obciążeniem (prąd znamionowy styków – brak danych w źródle, należy sprawdzić w dokumentacji producenta). Moment dokręcania śrub zaciskowych – stosuj zalecenia producenta (zwykle 0,5–0,8 Nm).

FAQ

• Czy przekaźnik ma podświetlenie (LED)? W dostępnych danych nie ma informacji o podświetleniu. W standardowej wersji przekaźnik nie jest wyposażony w diodę sygnalizacyjną.
• Jaki stopień ochrony (IP) ma przekaźnik? Producent nie podał stopnia IP w nazwie ani symbolu. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej w rozdzielnicy, typowy stopień ochrony to IP20 (ochrona przed dotknięciem palcem). Aby uzyskać dokładne dane, sprawdź kartę katalogową.
• Jaki jest tryb pracy styków – czy to przekaźnik bistabilny (impulsowy)? Nazwa „przekaźnik przełączający” wskazuje na standardowy styk przełączny (changeover), który nie jest bistabilny. Przełącza się tylko podczas podania i utrzymania napięcia na cewce. Brak danych potwierdzających funkcję impulsową – w razie wątpliwości skonsultuj dokumentację.
