Przekaźnik przełączający RCM270548 | 8689780000 Weidmuller

Opis i Kluczowe Cechy

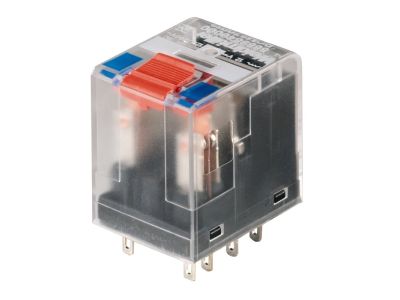

Przekaźnik przełączający RCM270548 (nr katalogowy 8689780000) to kompaktowy element aparatury modułowej przeznaczony do stosowania w układach sterowania i automatyki. Dzięki konfiguracji styku przełącznego (SPDT) umożliwia zmianę stanu obwodu między dwoma torami, co daje elastyczność w projektowaniu instalacji. Przystosowany do montażu na szynie DIN, stanowi niezawodne rozwiązanie dla profesjonalnych instalacji elektrycznych.

• Styk przełączny (SPDT): Umożliwia przełączanie między obwodem normalnie otwartym (NO) a normalnie zamkniętym (NC), co pozwala na sterowanie dwoma stanami pracy z jednego sygnału sterującego.
• Montaż na szynie DIN: Szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych, typowy dla aparatury modułowej.
• Uniwersalność zastosowań: Nadaje się do przełączania sygnałów sterujących, zasilania odbiorników oraz separacji galwanicznej w układach automatyki.
• Solidna konstrukcja: Zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy w warunkach przemysłowych i domowych.
• Łatwe podłączenie: Zaciski śrubowe umożliwiające pewne i stabilne połączenie przewodów (przekrój dobrany do obciążenia zgodnie z dokumentacją).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Przekaźnik przełączający RCM270548 sprawdza się w różnych scenariuszach sterowania i sygnalizacji, gdzie wymagane jest przełączanie między dwoma stanami obwodu. Oto typowe zastosowania:

• Sterowanie odbiornikami – przełączanie zasilania między trybem pracy a stanem czuwania (np. oświetlenie, wentylatory).
• Impulsy do styczników i przekaźników – zmiana stanu cewek w układach automatyki sekwencyjnej.
• Sygnalizacja – przełączanie obwodów sygnałowych (np. kontrolki, alarmy).
• Automatyka budynkowa – sterowanie roletami, bramami, czy instalacjami HVAC.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków dostosować do wartości podanych w dokumentacji producenta. Po montażu sprawdzić poprawność połączeń i ciągłość obwodów.

FAQ

• Czy przekaźnik posiada podświetlenie (LED) sygnalizujące stan załączenia? W prezentowanym modelu RCM270548 standardowo nie przewidziano podświetlenia. Sygnalizacja stanu może być realizowana zewnętrznie.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Dla aparatury modułowej przeznaczonej do montażu wewnątrz rozdzielnic typowym stopniem ochrony jest IP20. Ze względu na brak konkretnych danych dla tego modelu, zalecamy ochronę przed dostępem do części czynnych poprzez obudowę rozdzielnicy.
• Jaki jest tryb pracy styku? Styk ma konfigurację przełączną (SPDT – Single Pole Double Throw), co oznacza jeden wspólny styk (C), który po załączeniu cewki przełącza się między stykami normalnie otwartym (NO) a normalnie zamkniętym (NC).
