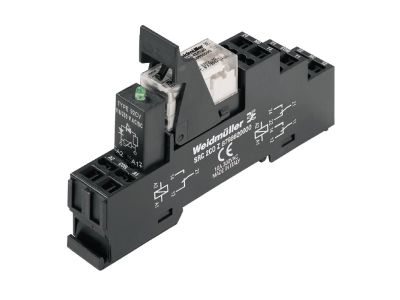

Przekaźnik przełączający RCLKITZ 24VDC 2CO LED | 8798630000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCLKITZ (symbol 8798630000) o napięciu cewki 24 V DC, wyposażony w dwa zestawy styków przełączających (2CO) oraz wbudowaną diodę LED sygnalizującą stan. Kompaktowa konstrukcja i niskie napięcie sterowania czynią go uniwersalnym elementem w systemach automatyki i sterowania.

• Napięcie cewki 24 V DC: zapewnia kompatybilność z układami sterowania niskonapięciowego, PLC oraz sterownikami, umożliwiając bezpieczną integrację bez konieczności stosowania dodatkowych zasilaczy.
• Styki przełączające 2CO (dwa zestawy): pozwalają na jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych przekaźników.
• Wbudowana dioda LED: wizualnie sygnalizuje załączenie cewki, co ułatwia szybką diagnostykę i monitoring stanu pracy urządzenia.
• Konstrukcja przekaźnika przełączającego: gwarantuje niezawodne przełączanie sygnałów sterujących oraz odseparowanie obwodów sterowania od obwodów wykonawczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z europejskimi normami dotyczącymi przekaźników elektromagnetycznych (seria IEC/EN 60947 oraz IEC/EN 61810) gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik przełączający 2CO 24VDC z diodą LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie i separacja obwodów.

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach – przełączanie oświetlenia, wentylacji, ogrzewania.
• Impulsowanie styczników, przekaźników pomocniczych lub wejść cyfrowych PLC – dzięki niskiemu napięciu cewki i wyraźnej sygnalizacji LED.
• Sygnalizacja stanu pracy maszyn i urządzeń – dioda LED umożliwia szybkie sprawdzenie załączenia bez użycia miernika.
• Automatyka budynkowa oraz systemy BMS – modularna budowa ułatwia montaż na szynie TH35 w rozdzielnicach podtynkowych i natynkowych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35. Momenty dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Dla zapewnienia prawidłowej pracy i trwałości styków nie przekraczać dopuszczalnych parametrów obciążenia.

FAQ

• Czy przekaźnik ma wbudowaną diodę LED? Tak, dioda LED sygnalizuje załączenie cewki, co ułatwia wizualną kontrolę stanu pracy.
• Jakie jest napięcie cewki? Cewka jest przystosowana do napięcia stałego 24 V DC.
• Ile styków przełączających zawiera przekaźnik? Posiada dwa zestawy styków przełączających (2CO), co pozwala na niezależne przełączanie dwóch obwodów.
