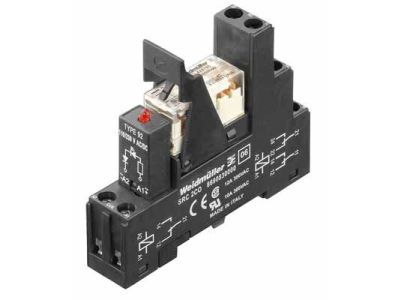

Przekaźnik przełączający RCLKIT 115VAC 2CO LED RT | 8810100000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCLKIT o symbolu 8810100000 przeznaczony jest do sterowania obwodami napięcia przemiennego. Wyposażony w cewkę 115VAC oraz dwa zestawy styków przełącznych (2CO), zapewnia elastyczne przełączanie dwóch niezależnych obwodów. Wbudowana dioda LED sygnalizuje stan załączenia cewki, co ułatwia diagnostykę i kontrolę pracy urządzenia.

• Cewka 115VAC: Umożliwia bezpośrednie sterowanie w typowych obwodach napięcia przemiennego bez konieczności stosowania dodatkowych zasilaczy.
• Styki 2CO (dwa przełączne): Pozwalają na niezależne przełączanie dwóch obwodów między stanem normalnie otwartym a normalnie zamkniętym, zwiększając uniwersalność zastosowań.
• Wbudowana dioda LED: Zapewnia wizualną kontrolę stanu cewki (załączona / odłączona), co upraszcza procesy serwisowe i diagnostyczne.
• Konstrukcja modułowa: Przystosowana do montażu na szynie TH35, co umożliwia łatwą integrację w rozdzielnicach i szafach sterowniczych (szerokość modułu zgodnie z danymi producenta).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Przekaźnik RCLKIT sprawdza się w aplikacjach wymagających niezawodnego przełączania sygnałów lub zasilania w obwodach niskiego napięcia. Może być stosowany w systemach automatyki budynkowej, sterowaniu maszyn oraz instalacjach przemysłowych.

• Sterowanie odbiornikami jednofazowymi (np. oświetlenie, silniki małej mocy) za pośrednictwem styczników lub przekaźników pomocniczych.
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC w układach sekwencyjnych.
• Sygnalizacja stanów pracy (dzięki wbudowanej diodzie LED) w szafach sterowniczych i rozdzielnicach.
• Automatyka budynkowa – przełączanie obwodów w systemach HVAC, rolet, bram lub oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać do spodziewanego obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie zabezpieczeń nadmiarowo-prądowych w obwodzie sterowanym.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie/LED? Tak, model 8810100000 wyposażony jest w diodę LED sygnalizującą załączenie cewki (świeci, gdy cewka jest pod napięciem).
• Jaki jest stopień ochrony przekaźnika? W danych katalogowych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 (ochrona przed dotykiem palcem). W przypadku pracy w trudniejszych warunkach należy zastosować dodatkową obudowę.
• Jaki tryb pracy mają styki? Styki są przełączne (CO – changeover), co oznacza, że każdy zestaw ma jeden wspólny biegun, jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Umożliwia to przełączanie obwodu między dwoma stanami.
