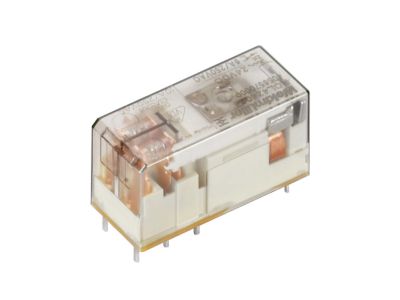

Przekaźnik przełączający RCL424005 | 8693790000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCL424005 (numer katalogowy 8693790000) to uniwersalny element łączeniowy przeznaczony do montażu w rozdzielnicach na szynie DIN TH35. Wyposażony w styk przełączający (change-over), który umożliwia zarówno załączanie, jak i rozłączanie obwodów, co zwiększa elastyczność projektowania układów sterowania i automatyki budynkowej.

• Typ styku – przełączający (CO): Styk normalnie otwarty (NO) i normalnie zamknięty (NC) w jednym module pozwalają na przełączanie między dwoma obwodami, co ułatwia realizację funkcji takich jak zmiana źródła zasilania czy sygnalizacja stanów.
• Montaż na szynie DIN TH35: Typowe zatrzaskowe mocowanie zapewnia szybką instalację i demontaż bez użycia narzędzi, oszczędzając czas podczas prac w rozdzielnicy.
• Kompaktowa konstrukcja: Mimo braku konkretnej szerokości w dostarczonych danych, przekaźnik został zaprojektowany z myślą o oszczędności miejsca w szafach sterowniczych.
• Stopień ochrony IP20 (typowy dla aparatury modułowej): Ochrona przed ciałami stałymi >12,5 mm, odpowiedni do pracy w suchych pomieszczeniach rozdzielnic pod warunkiem zachowania odpowiednich odstępów izolacyjnych.

Zgodność z Normami

Brak konkretnych norm w dostarczonych danych. Produkt jest zgodny z ogólnymi wymaganiami dyrektyw europejskich (oznakowanie CE) oraz standardami DIN stosowanymi dla aparatury modułowej. W przypadku wątpliwości należy sprawdzić szczegółową dokumentację producenta.

Zastosowanie

Przekaźnik przełączający RCL424005 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie obwodów w układach sterowania i automatyki.

• Sterowanie odbiornikami (np. oświetleniem, silnikami) z możliwością zmiany stanu załączenia.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy urządzeń (ON/OFF) poprzez załączanie odpowiednich obwodów sygnalizacyjnych.
• Automatyka budynkowa – przełączanie między trybami pracy (np. ogrzewanie/chłodzenie, dzień/noc).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta (brak konkretnych danych – zaleca się stosowanie typowych wartości dla przewodów miedzianych 1,5–2,5 mm² i momentu 0,5–0,8 Nm). Upewnij się, że obciążenie nie przekracza parametrów znamionowych przekaźnika.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie LED? W dostarczonych danych nie ma informacji o diodzie sygnalizacyjnej. Standardowo w tej serii podświetlenie nie jest przewidziane – w razie potrzeby należy sprawdzić dokumentację producenta.
• Jaki jest stopień ochrony IP? W karcie katalogowej nie podano konkretnej wartości. Dla aparatury modułowej montowanej w rozdzielnicach typowo przyjmuje się stopień ochrony IP20. Zawsze należy uwzględnić warunki środowiska pracy i ewentualne dodatkowe osłony.
• Jaki jest tryb pracy styków? Styk przełączający (change-over) – w spoczynku jeden obwód jest zamknięty (NC), drugi otwarty (NO); po załączeniu cewki następuje przełączenie. Umożliwia to realizację funkcji NO i NC w jednym module.
