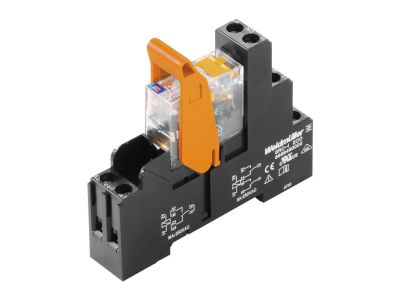

Przekaźnik przełączający RCIKIT 24VDC 2CO PB | 2052450000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający oznaczony symbolem 2052450000 (seria RCIKIT) to komponent do sterowania obwodami elektrycznymi. Wyposażony w cewkę 24VDC oraz dwa zestawy styków przełącznych (2CO), umożliwia realizację funkcji przełączania w instalacjach automatyki i sterowania. Zintegrowany przycisk (PB) pozwala na ręczne sterowanie bezpośrednio na urządzeniu.

• Cewka 24VDC: Umożliwia sterowanie przekaźnikiem niskim napięciem, zwiększając bezpieczeństwo obsługi i kompatybilność z układami PLC.
• Styki przełączne 2CO: Dwa niezależne zestawy styków przełącznych pozwalają na sterowanie dwoma oddzielnymi obwodami lub realizację przełączania kierunku/polaryzacji.
• Przycisk ręczny (PB): Umożliwia ręczne załączenie lub testowanie przekaźnika bez potrzeby podawania napięcia cewki – ułatwia diagnostykę i konserwację.
• Kompaktowa obudowa: Przekaźnik przystosowany do montażu na szynie DIN TH35 w rozdzielnicy, co oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilnością elektromagnetyczną (EMC) gwarantuje bezpieczną pracę w typowych zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik przełączający RCIKIT 24VDC 2CO PB znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących niskim napięciem.

• Sterowanie odbiornikami w układach automatyki budynkowej (oświetlenie, rolety, bramy).
• Impulsowe sterowanie stycznikami i przekaźnikami mocy w szafach sterowniczych.
• Sygnalizacja stanów pracy w systemach alarmowych i nadzoru.
• Interfejs między sterownikami PLC a obwodami wykonawczymi 230V AC.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Nie przekraczać dopuszczalnych parametrów pracy cewki i styków.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony przekaźnika? Standardowa aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 od strony czołowej. Konkretna wartość IP dla tego modelu nie została podana, jednak przy montażu w szczelnej rozdzielnicy zapewniona jest odpowiednia ochrona przed ciałami stałymi.
• Jaki jest tryb pracy styków? Styki są przełączne (2CO – dwa zestawy zwierno-rozwierne). Oznacza to, że każdy zestaw posiada trzy wyprowadzenia: wspólne (COM), normalnie otwarte (NO) i normalnie zamknięte (NC). Umożliwia to zarówno załączanie, jak i rozłączanie obwodu w zależności od stanu cewki.
