Przekaźnik przełączający RCIKIT 230VAC 1CO LED | 8871020000 Weidmuller

Opis i Kluczowe Cechy

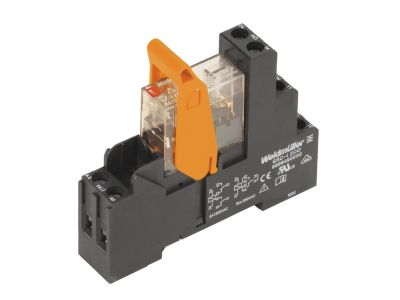

Przekaźnik przełączający RCIKIT 230VAC 1CO LED (nr kat. 8871020000) to kompletny system modułowy z serii RIDERSERIES RCI, obejmujący gniazdo na szynę nośną, wtykany przekaźnik, zespół wskaźnika LED oraz pałąk ustalający. Dzięki napięciu cewki 230 V AC może być zasilany bezpośrednio z typowej instalacji sterowniczej lub oświetleniowej, a styk przełączny 1CO o prądzie znamionowym 16 A zapewnia niezawodne przełączanie obwodów o znacznym obciążeniu. Wbudowany wskaźnik LED umożliwia szybką wizualną kontrolę stanu pracy przekaźnika.

• Styk przełączny 1CO (AgNi 90/10): Wysoka trwałość łączeniowa i odporność na zużycie – przekaźnik radzi sobie z prądem do 16 A bez ryzyka przegrzania styków, co przekłada się na długą żywotność w obwodach sterowania.
• Napięcie cewki 230 V AC: Możliwość bezpośredniego przyłączenia do instalacji 230 V bez konieczności stosowania dodatkowych zasilaczy – upraszcza projektowanie i montaż.
• Wbudowany wskaźnik LED: Natychmiastowa informacja o załączeniu przekaźnika – ułatwia diagnozę stanu obwodu i przyspiesza prace serwisowe.
• Złącze śrubowe: Pewne i trwałe połączenie przewodów – prosty montaż przy użyciu standardowych narzędzi, odporność na poluzowanie w warunkach wibracji.
• System modułowy RIDERSERIES RCI: Gniazdo montowane na szynie TH35 z pałąkiem ustalającym – szybka wymiana przekaźnika wtykowego bez użycia narzędzi, co skraca czas konserwacji i modernizacji instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z wymaganiami stawianymi dla aparatury modułowej.

Zastosowanie

Przekaźnik RCIKIT 230VAC 1CO LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowania i sygnalizacji. Sprawdza się w automatyce budynkowej, przemyśle oraz instalacjach komercyjnych.

• Sterowanie odbiornikami (oświetlenie, wentylatory, grzałki) o mocy dostosowanej do prądu 16 A.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń – wbudowana dioda LED ułatwia lokalną kontrolę.
• Realizacja funkcji załącz/wyłącz w systemach automatyki budynkowej (BMS, HVAC) jako interfejs między sterownikiem a odbiornikiem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w suchej rozdzielnicy. Przewody należy podłączać do złączy śrubowych, stosując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (maksymalnie 16 A) zgodnie z obowiązującymi normami.

FAQ

• Czy przekaźnik ma wbudowaną sygnalizację LED? Tak, nazwa i opis produktu wskazują na wbudowany zespół wskaźnika LED, który świeci przy załączonej cewce, umożliwiając wzrokową kontrolę stanu przekaźnika.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podał konkretnego stopnia IP dla tego modelu. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy o stopniu ochrony co najmniej IP20, co jest standardem dla aparatury modułowej.
• Jaki prąd znamionowy mają styki przekaźnika? Styki przełączne 1CO wykonane z AgNi 90/10 są przystosowane do prądu znamionowego 16 A (dla obciążeń rezystancyjnych). Wartość ta dotyczy zarówno prądu zmiennego, jak i stałego, jednak przy obciążeniach indukcyjnych lub silnikowych należy uwzględnić współczynniki redukcji.
