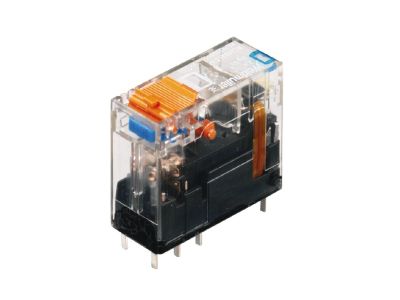

Przekaźnik przełączający, RCI484S15 RIDERSERIES RCI, 115VAC, 8A, złącze wtykowe, AgNi | 8870360000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z serii RIDERSERIES RCI, model RCI484S15 (symbol 8870360000), zaprojektowany do pracy w obwodach sterowania napięciem 115 V AC. Dzięki prądowi znamionowemu 8 A umożliwia bezpieczne przełączanie odbiorników o umiarkowanym obciążeniu. Styki wykonane ze stopu srebra i niklu (AgNi) zapewniają wysoką odporność na łuk elektryczny i długą żywotność mechaniczną. Zastosowanie złącza wtykowego ułatwia szybki montaż i wymianę przekaźnika bez konieczności demontażu okablowania.

• Napięcie cewki 115 V AC: dedykowany do typowych instalacji niskiego napięcia przemiennego – idealny do zastosowań w szafach sterowniczych i rozdzielnicach.
• Prąd znamionowy styków 8 A: gwarantuje stabilną pracę w obwodach odbiorników takich jak silniki, zawory czy oświetlenie bez ryzyka przegrzania styków.
• Styki przełączające (przełączny) ze stopu AgNi: zapewniają doskonałą przewodność, zmniejszają erozję styków i wydłużają żywotność przekaźnika.
• Złącze wtykowe (gniazdo): umożliwia szybką instalację i serwis – przekaźnik można wymienić bez ingerencji w przewody.
• Seria RIDERSERIES RCI: kompaktowa konstrukcja dostosowana do standardowych podstaw i obudów, zapewniająca niezawodność w automatyce przemysłowej i budynkowej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami serii RIDERSERIES. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta.

Zastosowanie

Przekaźnik przełączający RCI484S15 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów z cewką 115 V AC. Sprawdzi się zarówno w automatyce budynkowej, jak i w sterowaniu maszynami.

• Sterowanie oświetleniem, wentylatorami, roletami i innymi odbiornikami w instalacjach 115 V AC.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Automatyka budynkowa – w systemach ogrzewania, klimatyzacji i zarządzania energią.
• Separacja galwaniczna między obwodem sterowania a obwodem wykonawczym w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (zazwyczaj 0,2–2,5 mm² dla złączy wtykowych). Upewnij się, że napięcie cewki odpowiada napięciu instalacji (115 V AC).

FAQ

• Czy przekaźnik posiada podświetlenie lub wbudowany LED? Nie, przekaźnik RCI484S15 nie jest wyposażony w podświetlenie. Stan pracy można sygnalizować zewnętrzną diodą LED podłączoną równolegle do cewki (z zachowaniem odpowiedniego ogranicznika prądu).
• Jaki jest stopień ochrony przekaźnika? Przekaźnik przeznaczony jest do montażu wewnątrz obudów rozdzielnic. Standardowo dla tego typu aparatury przyjmuje się stopień ochrony IP20 (brak danych producenta dotyczących wyższego IP).
• Jaki typ styku ma przekaźnik – zwierny, rozwierny, przełączny? Zgodnie z nazwą jest to przekaźnik przełączający, czyli wyposażony w jeden styk przełączny (SPDT). Umożliwia on przełączanie pomiędzy dwoma obwodami – styki wspólny (C), normalnie zwarty (NC) i normalnie otwarty (NO).
