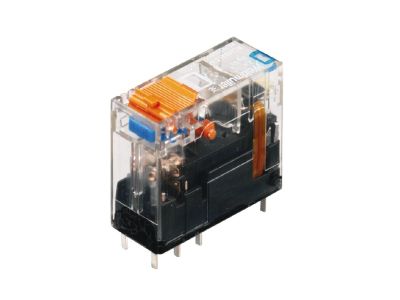

Przekaźnik przełączający, RCI484R24 RIDERSERIES RCI, 24VAC, 8A, złącze wtykowe, AgNi | 8870350000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z serii RIDERSERIES RCI, model RCI484R24, wyposażony w cewkę 24V AC oraz styki o obciążalności prądowej 8A. Zastosowanie styków AgNi (srebro-nikiel) zapewnia wysoką odporność na erozję łukową i długą żywotność, a złącze wtykowe umożliwia szybki montaż bez użycia narzędzi. Parametry techniczne dobrano z myślą o niezawodnym przełączaniu obwodów w systemach automatyki i sterowania.

• Prąd znamionowy 8A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 24V AC: kompatybilność z typowymi instalacjami niskiego napięcia w automatyce budynkowej i przemysłowej.
• Styki AgNi (srebro-nikiel): doskonała przewodność elektryczna oraz wysoka odporność na zużycie, co wydłuża okres eksploatacji przełącznika.
• Złącze wtykowe: ułatwia szybką i bezbłędną instalację na gnieździe oraz umożliwia łatwą wymianę przekaźnika bez konieczności demontażu przewodów.
• Tryb przełączający (SPDT): pozwala na przełączanie obwodu między dwoma niezależnymi torami, np. do sterowania sygnalizacją lub załączania alternatywnych źródeł zasilania.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami DIN dla aparatury modułowej montowanej na szynie TH35. W dostarczonych danych nie wskazano konkretnych numerów norm – zaleca się sprawdzenie szczegółowej karty katalogowej producenta.

Zastosowanie

Przekaźnik RCI484R24 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie obwodów małej i średniej mocy.

• Sterowanie oświetleniem, sygnalizacją dźwiękową i optyczną.
• Przekazywanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Automatyka HVAC, sterowanie roletami, bramami i napędami.
• Separacja obwodów w systemach bezpieczeństwa i sygnalizacji awaryjnej.

Wskazówki Montażowe

Montaż, podłączenie i demontaż przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy modułowej. Przewody należy podłączać do złącza wtykowego z zachowaniem odpowiedniego przekroju dobranego do prądu obciążenia. Moment dokręcania śrub (jeśli występują) oraz parametry łączenia należy stosować zgodnie z dokumentacją producenta. Po zakończeniu prac zaleca się sprawdzenie poprawności połączeń i działania przekaźnika.

FAQ

• Czy przekaźnik posiada podświetlenie LED? W danych produktu nie przewidziano podświetlenia. Przekaźnik nie jest wyposażony w diodę sygnalizacyjną.
• Jaki jest stopień ochrony (IP) tego modelu? Producent nie podał stopnia ochrony w dostępnych parametrach. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się IP20, jednak ostateczne zabezpieczenie zależy od obudowy.
• Jaki tryb pracy styków realizuje ten przekaźnik? Jest to przekaźnik przełączający (SPDT – pojedynczy styk przełączny), co umożliwia przełączanie obwodu między stykiem normalnie otwartym a normalnie zamkniętym.
