Przekaźnik przełączający RCI484524 8A 24VDC 2CO | 8870060000 Weidmuller

Opis i Kluczowe Cechy

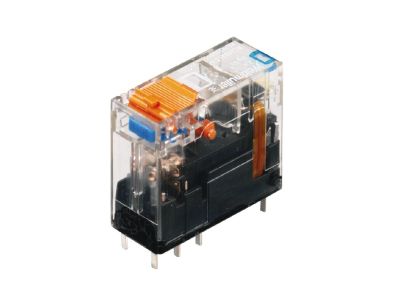

Przekaźnik przełączający RCI484524 (numer katalogowy 8870060000) to element wykonawczy o dwóch zestawach styków przełącznych (2CO) przystosowany do napięcia cewki 24 V DC. Prąd znamionowy styków wynosi 8 A, co zapewnia bezpieczną pracę w obwodach sterowania i automatyki o umiarkowanym obciążeniu. Szerokość modułu nie została określona w danych producenta – przed montażem zaleca się weryfikację wymiarów w dokumentacji technicznej.

• 2CO (dwa styki przełączne): Elastyczność w projektowaniu obwodów – możliwość jednoczesnego zwierania i rozwierania dwóch niezależnych torów prądowych.
• Prąd znamionowy styków 8 A: Odpowiedni do sterowania odbiornikami o średnim poborze mocy, np. cewkami styczników, przekaźników pomocniczych lub sygnalizacją.
• Napięcie cewki 24 V DC: Kompatybilność z typowymi zasilaczami impulsowymi oraz układami automatyki w standardzie niskiego napięcia.
• Styki przełączne (zmienne): Umożliwiają zarówno normalnie otwarte (NO), jak i normalnie zamknięte (NC) funkcje w zależności od konfiguracji połączeń.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE. Szczegółowe numery norm (np. IEC/EN 60947-5-1) należy zweryfikować w dokumentacji producenta.

Zastosowanie

Przekaźnik przełączający RCI484524 znajduje zastosowanie w układach sterowania maszyn, rozdzielnicach przemysłowych oraz instalacjach automatyki budynkowej. Sprawdza się tam, gdzie wymagana jest separacja galwaniczna i niezawodne łączenie obwodów sygnałowych lub zasilających małej mocy.

• Sterowanie cewkami styczników i przekaźników pomocniczych w szafach sterowniczych.
• Przekazywanie sygnałów binarnych do sterowników PLC lub systemów SCADA.
• Sygnalizacja stanu urządzeń (np. załączenie silnika, alarm) za pomocą lamp kontrolnych.
• Separacja obwodów sterowniczych od obwodów zasilających w aplikacjach wymagających izolacji elektrycznej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o odpowiednim stopniu ochrony. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 8 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie dotykać styków podczas pracy – ryzyko porażenia prądem.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? W dostępnych danych producenta nie ma informacji o podświetleniu – przekaźnik nie posiada wbudowanej diody sygnalizacyjnej.
• Jaki jest stopień ochrony IP? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, typowo zapewnia ochronę IP20, ale dokładne dane należy sprawdzić w karcie katalogowej.
• Jaki jest tryb pracy styków? Styki są przełączne (2CO) – w stanie spoczynku jedna para jest zwarta, druga rozwarta; po załączeniu cewki następuje zmiana stanu obu par.
