Przekaźnik przełączający RCI484110 | 8870050000 Weidmuller

Opis i Kluczowe Cechy

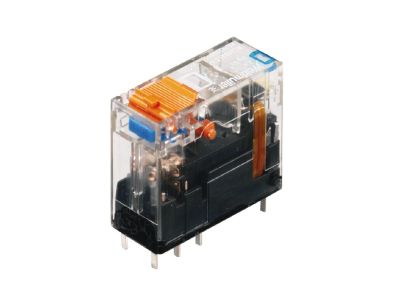

Przekaźnik przełączający RCI484110 (symbol 8870050000) to element aparatury modułowej przeznaczony do sterowania obwodami elektrycznymi. Wyposażony w styk przełączny (changeover), umożliwia zarówno załączanie, jak i rozłączanie obwodów, a także przełączanie między dwoma źródłami sygnału lub obciążenia. Dzięki swojej konstrukcji sprawdza się w układach automatyki przemysłowej i budynkowej, zapewniając niezawodną separację galwaniczną między obwodem sterowania a obwodem wykonawczym.

• Styk przełączny (CO – ChangeOver): umożliwia realizację funkcji przełączania obwodów sterowania, sygnalizacji lub zasilania w jednym kompaktowym module – oszczędność miejsca w rozdzielnicy.
• Konstrukcja modułowa: przystosowana do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych, co ułatwia integrację z istniejącą instalacją.
• Wysoka niezawodność łączeń: zapewnia stabilną pracę w obwodach sterowania poprzez pewne przełączanie styków bez ryzyka przypadkowego zwarcia.
• Uniwersalne napięcie cewki: dokładna wartość napięcia sterującego powinna być zweryfikowana w dokumentacji producenta – przekaźnik dostępny w różnych wariantach napięciowych.
• Przeznaczenie do obwodów pomocniczych: idealny do sterowania stycznikami, przekaźnikami pośredniczącymi, sygnalizacją oraz wejściami/wyjściami sterowników PLC.

Zgodność z Normami

Przekaźnik RCI484110 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne numery norm (np. IEC/EN 60947-5-1) znajdują się w karcie katalogowej producenta – zalecamy ich weryfikację przed montażem.

Zastosowanie

Przekaźnik przełączający RCI484110 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów sterowania lub sygnalizacji. Sprawdza się w rozdzielnicach przemysłowych, szafach automatyki oraz w instalacjach budynkowych.

• Sterowanie pracą silników, wentylatorów, pomp i innych urządzeń za pośrednictwem styczników.
• Przełączanie między dwoma źródłami sygnału (np. termostat, czujnik ciśnienia) – realizacja funkcji przełącznej w układach automatyki.
• Sygnalizacja stanów pracy (załącz/wyłącz/awaria) poprzez zmianę obwodu lampki lub przekazanie sygnału do systemu monitoringu.
• Interfejs pomiędzy sterownikiem PLC a obwodami wykonawczymi – zapewnienie galwanicznej izolacji i dopasowania poziomów napięć.

Wskazówki Montażowe

Montaż przekaźnika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w zamkniętej rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków – dane te podane są w dokumentacji technicznej producenta. Moment dokręcania śrub zaciskowych stosuj zgodnie z zaleceniami producenta (zwykle 0,5–0,8 Nm). Po zamontowaniu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Czy przekaźnik RCI484110 posiada podświetlenie? W dostępnych danych nie ma informacji o podświetleniu wbudowanym. Standardowo ten model nie zawiera elementów świetlnych – sygnalizacja stanu wymaga zewnętrznej lampki.
• Jaki jest stopień ochrony tego przekaźnika? Dokładny stopień ochrony (IP) podany jest w karcie katalogowej producenta. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12 mm – brak szczegółowych danych dla tego modelu.
• Jaki tryb pracy styków ma ten przekaźnik? Przekaźnik wyposażony jest w styk przełączny (CO – ChangeOver, SPDT). W stanie spoczynku (cewka niezasilona) styk wspólny (COM) połączony jest ze stykiem normalnie zamkniętym (NC). Po podaniu napięcia na cewkę następuje przełączenie na styk normalnie otwarty (NO).
