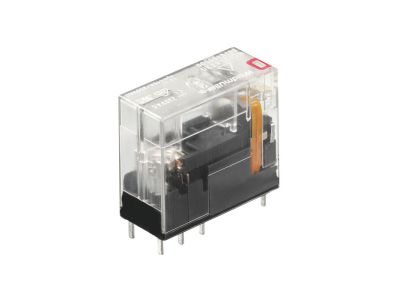

Przekaźnik przełączający RCI314AC4 16A 24VDC 1P | 8870100000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RCI314AC4 (symbol 8870100000) to jednobiegunowy element wykonawczy o zestyku przełącznym, przeznaczony do sterowania obwodami elektrycznymi. Dzięki prądzie znamionowemu 16 A zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka przystosowana do napięcia stałego 24 V DC umożliwia łatwą integrację z układami sterowania niskiego napięcia. Szerokość modułu wynosi 1 moduł (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 16 A: gwarantuje niezawodne przewodzenie i wyłączanie prądów roboczych w instalacjach o podwyższonym obciążeniu.
• Zestyk przełączny (SPDT): umożliwia wybór między dwoma obwodami – idealny do przełączania źródeł zasilania lub zmiany kierunku sterowania.
• Cewka 24 V DC: kompatybilna z popularnymi zasilaczami i sterownikami PLC, ułatwia projektowanie układów automatyki.
• Obudowa 1 moduł (17,5 mm): oszczędza miejsce na szynie DIN TH35, co jest kluczowe przy budowie rozdzielnic o ograniczonej przestrzeni.
• Napięcie izolacji odpowiednie dla instalacji niskiego napięcia: zapewnia bezpieczną separację galwaniczną między obwodem sterowania a wykonawczym.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Zastosowane materiały i konstrukcja odpowiadają standardom DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Przekaźnik RCI314AC4 znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie sygnałów lub zasilania. Sprawdzi się w następujących scenariuszach:

• Sterowanie oświetleniem, wentylacją lub innymi odbiornikami w obwodach jednofazowych.
• Impulsowe załączanie styczników, przekaźników nadrzędnych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy (potwierdzenie załączenia/rozłączenia) poprzez przełączanie obwodów sygnałowych.
• Automatyka budynkowa – zmiana trybu pracy (np. dzień/noc) w systemach inteligentnego zarządzania energią.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez kwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta – dla prądu 16 A zalecany przekrój min. 1,5 mm² (Cu). Upewnij się, że obciążenie styków nie przekracza wartości znamionowych.

FAQ

• Czy przekaźnik posiada podświetlenie / wskaźnik LED? W prezentowanym modelu nie przewidziano wbudowanego podświetlenia. Stan pracy można monitorować za pomocą zewnętrznych wskaźników podłączonych do styków pomocniczych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony nie został podany w danych katalogowych. Standardowo przekaźniki modułowe tego typu montowane są wewnątrz rozdzielnic o stopniu ochrony IP20 (ochrona przed dotykiem) – wbudowana obudowa zapewnia taką samą ochronę w suchych pomieszczeniach.
• Czy styk działa w trybie zwiernym (NO) czy rozwiernym (NC)? Jest to zestyk przełączny (SPDT), który w zależności od stanu cewki może znajdować się w położeniu NO (normalnie otwarty) lub NC (normalnie zamknięty). W stanie spoczynku (cewka niezasilona) styki wspólne są zwarte z NC.
