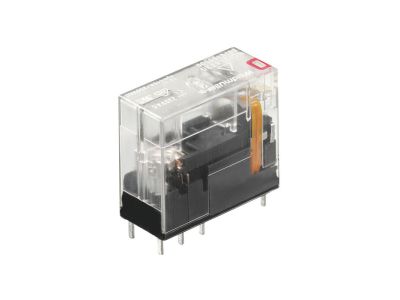

Przekaźnik przełączający RCI314730 | 8869860000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający o symbolu 8869860000 (oznaczenie RCI314730) to komponent umożliwiający przełączanie obwodów elektrycznych. Wyposażony w styk przełączny (SPDT), pozwala na zmianę stanu obwodu – otwarcie lub zamknięcie – w zależności od sygnału sterującego. Przeznaczony do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych.

• Styk przełączny (SPDT): Oferuje jeden zacisk wspólny, normalnie otwarty (NO) i normalnie zamknięty (NC), co umożliwia elastyczne sterowanie odbiornikami – załączanie, wyłączanie lub przełączanie między dwoma obwodami.
• Montaż na szynie TH35: Standardowa instalacja w rozdzielnicach modułowych, upraszcza konfigurację i wymianę komponentów.
• Kompaktowa konstrukcja: Zajmuje jedno pole modułowe (szerokość 17,5 mm) – pozwala na oszczędność miejsca w rozdzielnicy.
• Uniwersalne zastosowanie: Kompatybilny z różnymi systemami automatyki budynkowej i przemysłowej.
• Wysoka trwałość mechaniczna: Zaprojektowany do częstej pracy łączeniowej, co zapewnia niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z ogólnymi standardami dla aparatury modułowej (np. DIN EN 60730) – szczegółowe dekleracje producenta dostępne na życzenie. Montaż i użytkowanie zgodnie z obowiązującymi przepisami.

Zastosowanie

Przekaźnik przełączający stosuje się wszędzie tam, gdzie wymagane jest przełączanie sygnałów sterujących lub zasilania odbiorników. Dzięki styku przełącznemu może pełnić funkcję zarówno załącznika, jak i wyłącznika w zależności od konfiguracji.

• Sterowanie oświetleniem – załączanie/wyłączanie obwodu lub przełączanie między źródłami światła.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach automatyki.
• Sygnalizacja stanu pracy urządzeń – np. w tablicach synoptycznych.
• Automatyka budynkowa – współpraca z czujnikami, panelami sterowniczymi i systemami typu smart home.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój przewodów powinny być zgodne z dokumentacją producenta (zwykle do 2,5 mm²). Po zamontowaniu sprawdzić poprawność połączeń.

FAQ

• Czy przekaźnik posiada podświetlenie? W dostępnych danych producent nie podaje informacji o podświetleniu. Standardowe przekaźniki modułowe nie są wyposażone we wbudowaną diodę – stan można kontrolować za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony IP ma ten przekaźnik? Producent nie określił konkretnego IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Wymagana jest instalacja w obudowie o odpowiednim IP.
• W jakim trybie pracuje styk – NO czy NC? Styk jest przełączny (SPDT), czyli posiada dwa tory: normalnie otwarty (NO) i normalnie zamknięty (NC). W zależności od stanu cewki (napięcie sterujące – brak danych w opisie) styk przełącza między tymi torami. Należy sprawdzić parametry cewki na etykiecie produktu.
