Przekaźnik przełączający MCZ R 24VDC 1CO AU TRAK | 8790520000 Weidmuller

Opis i Kluczowe Cechy

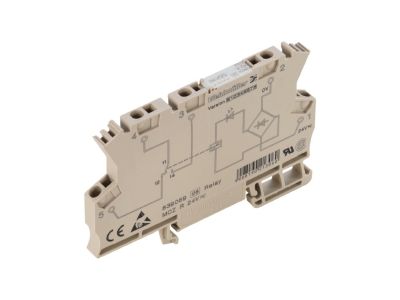

Przekaźnik przełączający MCZ R z cewką 24 V DC, wyposażony w jeden zestaw styków przełącznych (1CO) z pozłacaną warstwą styków (AU). Oznaczenie TRAK wskazuje na przystosowanie do montażu na szynie DIN. Numer katalogowy: 8790520000. Pozłacane styki zapewniają wysoką niezawodność przy przełączaniu sygnałów niskoprądowych i niskonapięciowych, minimalizując ryzyko utleniania i spadku przewodności.

• Napięcie cewki 24 V DC: kompatybilność z typowymi układami sterowania w automatyce przemysłowej i budynkowej, zasilanie bezpośrednio z PLC lub dedykowanych zasilaczy 24 V.
• Styk przełączny 1CO (change-over): umożliwia jednoczesne przełączanie styku NO i NC, idealny do zmiany stanu obwodu (np. załącz/wyłącz z sygnalizacją położenia).
• Styki pozłacane (AU): gwarantują stabilne połączenie elektryczne nawet przy bardzo niskich prądach i napięciach, co jest kluczowe w obwodach sygnałowych i sterujących.
• Montaż na szynie DIN (TRAK): szybki i pewny montaż w rozdzielnicach modułowych, oszczędność miejsca i łatwość rozbudowy instalacji.
• Kompaktowa konstrukcja: zajmuje niewiele miejsca na szynie, co pozwala na gęste upakowanie aparatury w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada deklarację zgodności CE. Zaprojektowany zgodnie ze standardami branżowymi dla aparatury modułowej, co zapewnia bezpieczne użytkowanie w instalacjach niskiego napięcia. Montaż i eksploatacja zgodna z zaleceniami producenta gwarantują pełną funkcjonalność.

Zastosowanie

Dzięki pozłacanym stykom i napięciu cewki 24 V DC przekaźnik znajduje zastosowanie w układach automatyki, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie sygnałów niskoprądowych.

• Sterowanie z PLC – separacja i wzmocnienie sygnałów wyjściowych sterownika.
• Przełączanie sygnałów czujników i elementów wykonawczych w systemach BMS i automatyce budynkowej.
• Sygnalizacja stanu urządzeń – wysterowanie diod LED, przekaźników pomocniczych lub wejść sterowników.
• Układy gniazd sterowniczych w szafach rozdzielczych – blokady, przełączanie trybów pracy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków i przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Zastosuj przewody o odpowiedniej izolacji i obciążalności prądowej adekwatnej do rzeczywistego obciążenia styków.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie LED? Nie, przekaźnik nie posiada wbudowanej diody sygnalizującej załączenie cewki. Stan załączenia można sprawdzić po mechanicznym położeniu styków lub poprzez dedykowany układ kontrolny.
• Jaki jest stopień ochrony przekaźnika? Producent nie podał konkretnej wartości IP. W typowej aplikacji – montaż wewnątrz rozdzielnicy obudowanej – przyjmuje się stopień ochrony IP20 dla urządzeń modułowych.
• Jaką obciążalnością prądową dysponują styki? W dostępnych danych nie zawarto informacji o maksymalnym prądzie i napięciu łączeniowym. Pozłacane styki (AU) sugerują zastosowanie głównie do obwodów niskoprądowych (np. sygnały PLC, czujniki). W przypadku sterowania odbiornikami o znacznej mocy należy sprawdzić dokumentację techniczną producenta lub zastosować odpowiednie styczniki/łączniki.
