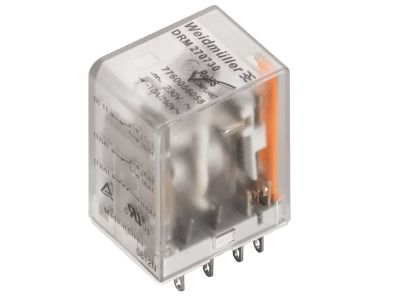

Przekaźnik przełączający DRM570110L | 7760056090 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający oznaczony symbolem DRM570110L (numer katalogowy 7760056090) to kompaktowy element przeznaczony do pracy w obwodach sterowniczych. Jako przekaźnik przełączający umożliwia wygodne przełączanie obciążeń między dwoma torami, co znajduje zastosowanie w wielu układach automatyki i sygnalizacji.

• Styk przełączny (CO): jeden styk przełączny (normalnie otwarty i normalnie zamknięty) daje elastyczność w konfiguracji torów sterowania – możliwość wykonania funkcji NO lub NC w zależności od potrzeb.
• Kompaktowa budowa: niewielkie wymiary ułatwiają montaż w rozdzielnicach, puszkach instalacyjnych oraz na szynie DIN TH35 (w zależności od wersji akcesoriów montażowych).
• Bezpieczeństwo i niezawodność: przekaźnik zaprojektowany zgodnie z dobrymi praktykami inżynierskimi, zapewnia stabilne przełączanie w całym zakresie parametrów roboczych.
• Uniwersalność zastosowań: dedykowany do układów sterowania maszyn, automatyki budynkowej oraz systemów sygnalizacji – jako interfejs między czujnikami a odbiornikami.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. W celu uzyskania szczegółowych informacji o zgodności z konkretnymi normami (np. IEC/EN 60947-5-1, IEC/EN 61810) zalecamy sprawdzenie karty katalogowej producenta.

Zastosowanie

Przekaźnik przełączający DRM570110L znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie między dwoma obwodami w odpowiedzi na sygnał sterujący.

• Sterowanie odbiornikami w instalacjach przemysłowych (silniki, zawory, oświetlenie)
• Impulsowe sterowanie stycznikami oraz przekaźnikami wykonawczymi w szafach sterowniczych
• Interfejs wejściowy do sterowników PLC – separacja galwaniczna obwodów sygnałowych
• Sygnalizacja stanów pracy w systemach alarmowych i automatyce budynkowej

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. W przypadku montażu na szynie DIN TH35 należy stosować odpowiednie akcesoria (podstawki, uchwyty) zgodnie z dokumentacją producenta. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów dobieraj na podstawie karty katalogowej. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie przekaźnika.

FAQ

• Czy przekaźnik posiada diodę sygnalizacyjną/ podświetlenie? W dostępnym opisie produktu nie ma informacji o wbudowanym podświetleniu. Standardowe przekaźniki przełączające z reguły nie są wyposażone w diodę, ale możliwe jest zastosowanie zewnętrznego wskaźnika stanu (np. w postaci modułu LED na szynę).
• Jaki jest stopień ochrony (IP) tego przekaźnika? Dla przekaźników montowanych wewnątrz rozdzielnic typowo przyjmuje się stopień ochrony obudowy IP20. Dokładna wartość dla konkretnego modelu znajduje się w karcie katalogowej – zalecamy jej weryfikację.
• Czy styk jest normalnie otwarty czy normalnie zamknięty? Jako przekaźnik przełączający posiada jeden styk przełączny: w stanie spoczynku (bez zasilania cewki) jeden tor przewodzi (NC), drugi jest rozwarty (NO); po załączeniu cewki stany te ulegają zamianie. Umożliwia to realizację funkcji NO lub NC w zależności od podłączenia.
