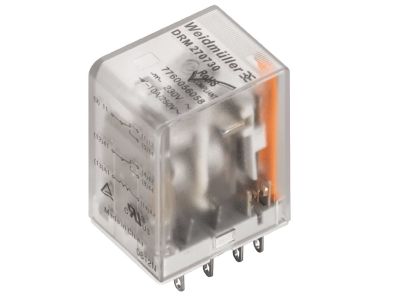

Przekaźnik przełączający DRM570048 | 7760056080 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRM570048 (symbol 7760056080) to uniwersalne urządzenie do sterowania obwodami elektrycznymi. Dzięki stykom przełącznym (CO) umożliwia przełączanie obciążeń pomiędzy dwoma torami – idealne do układów przełączania, załączania i sygnalizacji. Kompaktowa obudowa ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Styk przełączny (CO): Umożliwia pracę w układach przełączających (np. przełączanie pomiędzy dwoma źródłami sygnału lub obciążeniami), zwiększając elastyczność instalacji.
• Uniwersalność zastosowań: Może być stosowany w obwodach sterowania, automatyce budynkowej i przemyśle, gdzie wymagane jest niezawodne przełączanie.
• Łatwy montaż: Konstrukcja przystosowana do montażu na szynie TH35 (DIN) – standard w rozdzielnicach elektrycznych.
• Bezpieczna praca: Wykonanie zgodne z wymogami dla przekaźników instalacyjnych – zapewnia stabilną pracę w warunkach normalnej eksploatacji.
• Jasne oznaczenie styków: Symbol na obudowie ułatwia identyfikację zacisków (wspólny, NO, NC) podczas podłączania.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik przełączający DRM570048 sprawdza się wszędzie tam, gdzie potrzebna jest zmiana stanu obwodu lub przekazywanie sygnałów sterujących. Oto typowe scenariusze użycia:

• Sterowanie odbiornikami w instalacjach oświetleniowych i grzewczych – załączanie/wyłączanie z możliwością przełączenia na inny tor.
• Generowanie impulsów do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Realizacja sygnalizacji stanu pracy urządzeń (np. zaświecenie lampki kontrolnej przy zmianie trybu).
• Automatyka budynkowa – przełączanie między trybami pracy systemów (np. dzień/noc, ogrzewanie/chłodzenie).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) przez zatrzaśnięcie na listwie. Zaciski przykręcane – moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta. Przekrój przewodów powinien być dobrany do spodziewanego prądu obciążenia oraz wymogów instalacji.

FAQ

• Czy przekaźnik ma podświetlenie (LED) sygnalizujące stan? Informacja o podświetleniu nie jest dostępna w danych producenta. Należy zakładać, że urządzenie nie posiada wbudowanego wskaźnika świetlnego – stan styku można sprawdzić multimetrem.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP. Aparatura modułowa montowana w rozdzielnicy standardowo posiada ochronę IP20 (ochrona przed dotknięciem palcem), co jest typowe dla tego typu urządzeń w suchych pomieszczeniach.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Przekaźnik posiada styk przełączny (CO), więc w zależności od podłączenia może pracować jako normalnie otwarty (NO) lub normalnie zamknięty (NC), lub jako przełącznik.
