Przekaźnik przełączający DRM270730LT | 7760056076 Weidmuller

Opis i Kluczowe Cechy

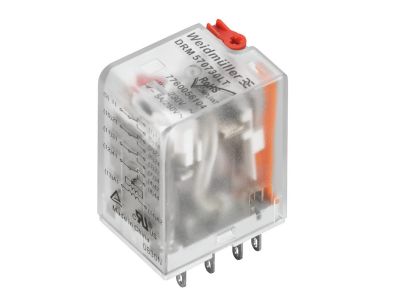

Przekaźnik przełączający DRM270730LT (symbol 7760056076) to komponent serii D-SERIES DRM wyposażony w 2 styki przełączne (CO) z przyciskiem testowym. Urządzenie charakteryzuje się prądem ciągłym 10 A oraz znamionowym napięciem sterującym 230 V AC. Zastosowanie złącza wtykowego ułatwia szybki montaż i wymianę, a styki wykonane z AgNi z warstwą Au zapewniają niską rezystancję styku i odporność na korozję.

• Liczba styków i konfiguracja: 2 styki przełączne (CO) z przyciskiem testowym – umożliwiają sterowanie dwoma niezależnymi obwodami oraz ręczne sprawdzenie działania przekaźnika bez konieczności podawania napięcia sterującego.
• Prąd ciągły 10 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie sterujące 230 V AC: kompatybilność z typowymi instalacjami sieciowymi – łatwe wysterowanie bez dodatkowych zasilaczy.
• Materiał styków AgNi 0,15 µm Au: połączenie srebra i niklu z cienką warstwą złota zapewnia niską rezystancję styku oraz odporność na korozję, co przekłada się na niezawodność przełączania nawet przy małych obciążeniach.
• Złącze wtykowe: upraszcza montaż i wymianę przekaźnika – przewody podłącza się do podstawy, a sam przekaźnik wsuwa się bez potrzeby demontażu okablowania.

Zgodność z Normami

Przekaźnik DRM270730LT spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jest zgodny z dyrektywami niskonapięciową (LVD) oraz kompatybilności elektromagnetycznej (EMC). Producent nie podał szczegółowych numerów norm w dostarczonej dokumentacji – zaleca się montaż zgodnie z ogólnymi zasadami instalacji elektrycznych.

Zastosowanie

Przekaźnik przełączający DRM270730LT znajduje zastosowanie w systemach sterowania i automatyki budynkowej, gdzie wymagane jest niezawodne przełączanie sygnałów oraz obwodów zasilających.

• Sterowanie oświetleniem, wentylacją i innymi odbiornikami w instalacjach niskiego napięcia.
• Przekazywanie impulsów sterujących do styczników, przekaźników pośredniczących lub wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami HVAC i innych urządzeń.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia (10 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź działanie przyciskiem testowym.

FAQ

• Czy przekaźnik DRM270730LT ma podświetlenie? W dostarczonych danych nie zawarto informacji o podświetleniu. Urządzenie wyposażone jest w przycisk testowy do ręcznej weryfikacji działania styków, ale nie ma wbudowanej diody sygnalizacyjnej.
• Jaki jest stopień ochrony przekaźnika? Producent nie podał stopnia IP dla tego modelu. Standardowo aparatura przeznaczona do montażu w rozdzielnicach charakteryzuje się ochroną IP20, co oznacza zabezpieczenie przed dotykiem palcami i ciałami stałymi >12,5 mm. Aby zachować pełną ochronę, należy stosować obudowy rozdzielnic.
