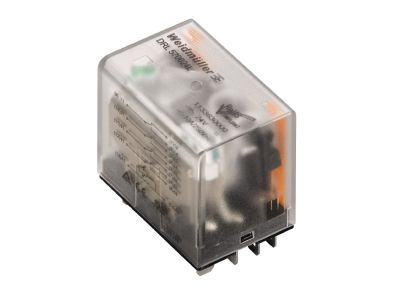

Przekaźnik przełączający DRL570615L | 1133950000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający o symbolu katalogowym 1133950000 (DRL570615L) to element wykonawczy przeznaczony do sterowania obwodami elektrycznymi w instalacach niskiego napięcia. Dzięki konstrukcji ze stykiem przełącznym umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów, co zwiększa elastyczność układów sterowania. Przystosowany do montażu na szynie DIN w rozdzielnicach modułowych.

• Styk przełączny (change-over): Pozwala na sterowanie dwoma obwodami z jednego sygnału – idealny do przełączania źródeł zasilania, trybów pracy lub sygnalizacji stanu.
• Montaż na szynie TH35 (DIN): Standardowa instalacja w rozdzielnicach modułowych – szybka, stabilna i zgodna z praktyką instalatorską.
• Kompatybilność z podstawami i akcesoriami: Możliwość rozbudowy o moduły pomocnicze, np. zaciski sprężynowe lub sygnalizatory stanu (w zależności od oferty producenta).
• Uniwersalne napięcie cewki: Wersje prądu stałego i przemiennego (szczegółowe dane w karcie katalogowej) – dopasowanie do różnych systemów sterowania.
• Trwałość mechaniczna i elektryczna: Przekaźnik zaprojektowany do wielokrotnych cykli łączeniowych, co zapewnia niezawodność w aplikacjach automatyki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE. Szczegółowa deklaracja zgodności oraz lista norm dostępna jest w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przełączający DRL570615L znajduje zastosowanie w układach sterowania, automatyce budynkowej i przemysłowej, gdzie wymagane jest przełączanie obwodów sygnałowych lub niewielkich obciążeń.

• Sterowanie oświetleniem – przełączanie między dwoma źródłami światła lub trybami intensywności.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach załączania silników i odbiorników.
• Sygnalizacja stanu pracy maszyn i urządzeń – przełączanie lamp sygnalizacyjnych.
• Automatyka budynkowa – przełączanie obiegów grzewczych, wentylacji lub rolet zewnętrznych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Momenty dokręcania śrub zacisków oraz zalecany typ końcówek przewodów podano w instrukcji producenta.

FAQ

• Czy przekaźnik ma podświetlenie (LED)? Ten model nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się stosowanie oddzielnych modułów sygnalizacyjnych lub wskaźników LED montowanych zewnętrznie.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 – chroni przed dotknięciem palcem, ale nie przed wilgocią. Dokładne dane IP dla konkretnej wersji znajdują się w karcie katalogowej.
• Jaki tryb pracy styku – zwierny czy rozwierny? Styk jest przełączny (change-over), co oznacza, że posiada jeden wspólny styk (COM) oraz dwa styki wyjściowe: normalnie otwarty (NO) i normalnie zamknięty (NC). Umożliwia przełączanie obwodu między dwoma torami.
