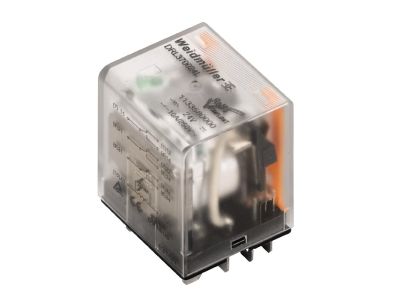

Przekaźnik przełączający DRL370024L | 1133580000 Weidmuller

Opis i Kluczowe Cechy

Symbol 1133580000, przekaźnik przełączający DRL370024L to kompaktowe urządzenie elektromagnetyczne przeznaczone do sterowania obwodami elektrycznymi. Wyposażony w cewkę o napięciu 24 V, zapewnia niezawodne przełączanie sygnałów w układach automatyki i sterowania. Typowa szerokość modułu (17,5 mm) umożliwia łatwy montaż w rozdzielnicach na szynie TH35. Styk przełączny gwarantuje elastyczność w konfiguracji obwodów – możliwość pracy zarówno jako NO, jak i NC.

• Napięcie cewki 24 V: niskie napięcie sterujące zwiększa bezpieczeństwo obsługi oraz pozwala na bezpośrednie współpracowanie z układami automatyki i sterownikami PLC bez konieczności stosowania dodatkowych zasilaczy.
• Styk przełączny (CO): umożliwia przełączanie obwodów między stanem normalnie otwartym a normalnie zamkniętym, co upraszcza konstrukcję układów logicznych i sygnalizacyjnych.
• Kompaktowa obudowa: zajmuje tylko jedno pole modułowe (typowa szerokość 17,5 mm), oszczędzając miejsce w rozdzielnicy i ułatwiając gęste upakowanie aparatury.
• Uniwersalne zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o przekroju do 2,5 mm², co pozwala na szybki i bezpieczny montaż w warunkach przemysłowych.
• Wysoka żywotność mechaniczna: typowa dla przekaźników elektromagnetycznych tej klasy, co przekłada się na długi okres eksploatacji bez potrzeby częstej wymiany.

Zgodność z Normami

Przekaźnik DRL370024L został wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane aparaturze modułowej montowanej w rozdzielnicach. Dokładne numery norm nie zostały podane w dokumentacji produktu, dlatego zaleca się stosowanie urządzenia zgodnie z ogólnymi przepisami dla instalacji niskonapięciowych.

Zastosowanie

Przekaźnik przełączający DRL370024L znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagane jest niezawodne przełączanie obwodów sterujących. Dzięki uniwersalnemu stykowi przełącznemu może być wykorzystywany w różnorodnych scenariuszach.

• Sterowanie oświetleniem, wentylacją, roletami i innymi odbiornikami w systemach automatyki budynkowej (BMS).
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub wejść sterowników PLC.
• Sygnalizacja stanów pracy urządzeń (np. podświetlenie przycisku, sygnalizacja awarii) poprzez przełączanie obwodów sygnałowych.
• Separacja galwaniczna obwodów sterujących od zasilających w celu zwiększenia bezpieczeństwa i redukcji zakłóceń.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie od rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Momenty dokręcania zacisków śrubowych oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta oraz obowiązującymi przepisami (zalecany przekrój 0,5–2,5 mm²). Po zamontowaniu sprawdzić poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy przekaźnik posiada podświetlenie LED cewki? W danych katalogowych nie podano informacji o podświetleniu. Standardowo przekaźniki tej serii nie są wyposażone w diodę sygnalizującą stan cewki, dlatego zaleca się stosowanie zewnętrznej sygnalizacji.
• Jaki stopień ochrony IP ma przekaźnik? Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony to IP20 (ochrona przed ciałami stałymi o średnicy >12 mm). Producent nie podał alternatywnego stopnia ochrony, dlatego urządzenie należy instalować w obudowie rozdzielnicy.
• Jaki tryb pracy styku zastosowano? Styk jest typu przełącznego (changeover, CO) – w stanie spoczynku jeden tor jest zwarty, drugi rozwarty. Po załączeniu cewki styki przełączają się, co umożliwia realizację funkcji zarówno NO, jak i NC w zależności od podłączenia.
