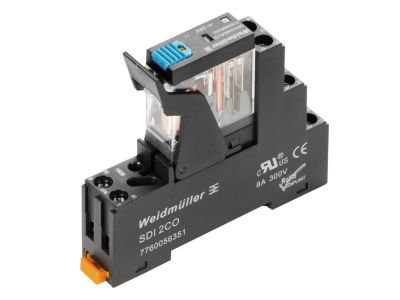

Przekaźnik przełączający DRIKIT 48VDC 2CO LD/PB | 2476900000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRIKIT (symbol 2476900000) przystosowany do napięcia sterowania 48 V DC, wyposażony w dwa zestyki przełączne (2CO) oraz wbudowaną diodę LED sygnalizującą załączenie cewki i przycisk testowy umożliwiający ręczne sprawdzenie działania. Rozwiązanie dedykowane do układów automatyki, w których wymagana jest kompaktowa separacja i sterowanie obwodów niskonapięciowych.

• Napięcie cewki 48 V DC: idealne do systemów sterowania z zasilaniem 48 V, kompatybilne z wieloma sterownikami PLC i przekaźnikami interfejsowymi.
• Zestyki 2CO (dwa przełączne): każdy styk umożliwia przełączanie obwodu w trybie NO/NC – zapewniają elastyczność w realizacji funkcji przełączających bez konieczności stosowania dodatkowych elementów.
• Wbudowana dioda LED (LD): wizualna sygnalizacja stanu cewki przyspiesza diagnostykę i kontrolę pracy w szafie sterowniczej.
• Przycisk testowy (PB): pozwala ręcznie przesterować styki bez podawania napięcia – przydatny podczas uruchamiania instalacji i testowania obwodów.
• Kompaktowa konstrukcja modułowa: ułatwia montaż w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zastosowane materiały i technologie produkcji gwarantują niezawodność w typowych warunkach eksploatacji w budynkach i przemyśle.

Zastosowanie

Przekaźnik DRIKIT 48VDC 2CO LD/PB znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest przełączanie sygnałów przy napięciu 48 V DC.

• Sterowanie odbiornikami w systemach automatyki przemysłowej (np. siłowniki, zawory, sygnalizatory).
• Przekazywanie impulsów sterujących do styczników, przekaźników mocy lub wejść PLC.
• Sygnalizacja stanu urządzeń i separacja galwaniczna obwodów w szafach sterowniczych.
• Ręczne testowanie i weryfikacja torów sygnałowych dzięki wbudowanemu przyciskowi testowemu.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego obciążenia i obowiązujących norm. Moment dokręcania zacisków oraz pozostałe parametry montażowe należy sprawdzić w dokumentacji technicznej produktu.

FAQ

• Czy przekaźnik ma wbudowaną diodę LED sygnalizującą stan cewki? Tak, oznaczenie „LD” w nazwie wskazuje na wbudowaną diodę LED, która świeci się po podaniu napięcia na cewkę, ułatwiając diagnostykę.
• Do czego służy przycisk testowy (PB)? Przycisk testowy umożliwia ręczne przełączenie styków bez podawania napięcia na cewkę – pozwala sprawdzić działanie zestyków oraz poprawność podłączenia obwodów podczas montażu lub serwisu.
• Jakie napięcie sterowania jest wymagane do poprawnej pracy przekaźnika? Przekaźnik jest przystosowany do napięcia cewki 48 V DC. Należy podać napięcie stałe o wartości nominalnej 48 V, aby zapewnić niezawodne przełączanie styków.
