Przekaźnik przełączający DRIKIT 230VAC 2CO LD/PB | 2476940000 Weidmuller

Opis i Kluczowe Cechy

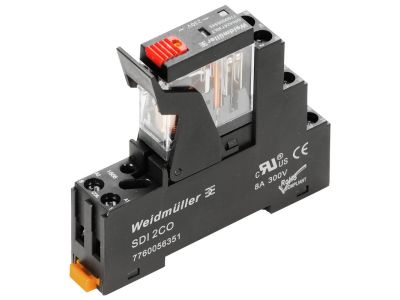

Przekaźnik przełączający DRIKIT 230VAC 2CO LD/PB (symbol 2476940000) to kompaktowe urządzenie sterujące z serii DRIKIT, przeznaczone do montażu na szynie TH35. Wyposażony w cewkę napięcia 230 V AC oraz dwa zestawy styków przełącznych (2CO) umożliwia niezawodne przełączanie obwodów w instalacjach automatyki i sterowania. Zintegrowana dioda LED sygnalizuje stan załączonej cewki, a przycisk testowy pozwala na ręczne sprawdzenie działania przekaźnika bez konieczności podawania napięcia sterującego.

• Cewka 230 V AC: Bezpośrednie zasilanie z typowej sieci oświetleniowej – łatwa integracja z istniejącymi obwodami sterowniczymi.
• 2 styki przełączne (2CO): Dwa niezależne zestawy zwierno-rozwierne umożliwiają sterowanie dwoma odbiornikami lub realizację funkcji przełączających w jednym module.
• Dioda LED LD: Wizualna kontrola stanu cewki – szybka diagnoza i ułatwienie serwisu bez użycia miernika.
• Przycisk testowy PB: Ręczne wyzwolenie przekaźnika do sprawdzenia torów styków i obwodów zewnętrznych podczas uruchamiania lub konserwacji.
• Kompaktowa obudowa do montażu na szynie TH35: Oszczędność miejsca w rozdzielnicy i szybki montaż bez narzędzi.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia standardy DIN dotyczące aparatury modułowej, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnym stykom przełącznym i napięciu cewki 230 V AC przekaźnik DRIKIT sprawdza się w szerokim zakresie aplikacji sterowniczych i sygnalizacyjnych.

• Sterowanie odbiornikami oświetlenia, ogrzewania lub wentylacji z poziomu centrali automatyki budynkowej.
• Generowanie impulsów przełączających dla styczników, przekaźników pomocniczych lub wejść PLC w układach sekwencyjnych.
• Sygnalizacja stanu pracy maszyn i urządzeń – dioda LED informuje o załączeniu cewki, a styki mogą sterować lampkami lub wejściami alarmowymi.
• Automatyka budynkowa i przemysłowa – separacja galwaniczna obwodów sterowania od zasilania przy użyciu styków przełącznych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) bez użycia narzędzi. Maksymalny moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nie przekraczaj zalecanych wartości. Pamiętaj o zastosowaniu odpowiedniej ochrony przeciwporażeniowej w rozdzielnicy.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony przekaźnika? Producent nie deklaruje konkretnego stopnia IP. Typowo aparatura modułowa przeznaczona jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic o stopniu ochrony co najmniej IP20.
• Jaki tryb pracy mają styki? Styki są przełączne (CO – changeover). Każdy z dwóch zestawów posiada wspólny, zwierny i rozwierny zacisk, umożliwiający realizację funkcji przełączania obwodów.
