Przekaźnik przełączający DRI424524LT | 7760056343 Weidmuller

Opis i Kluczowe Cechy

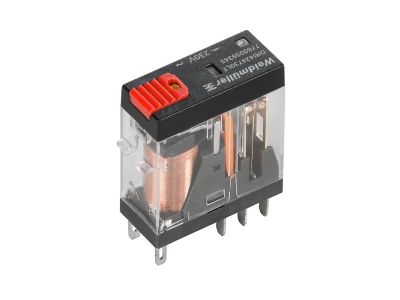

Przekaźnik przełączający DRI424524LT (numer katalogowy 7760056343) to element wykonawczy przeznaczony do montażu na szynie DIN. Jego konstrukcja oparta na zestykach przełącznych (CO) umożliwia jednoczesne sterowanie dwoma obwodami – rozwieranie jednego i zwieranie drugiego. Dzięki temu znajduje zastosowanie w układach, gdzie wymagane jest przełączanie źródła sygnału lub zmiana stanu pracy odbiornika.

• Zestyk przełączny (CO): Jeden obwód rozwierany, drugi zwierany – idealne do przełączania sygnałów sterowniczych i zasilania w automatyce.
• Montaż na szynie DIN TH35: Szybki i bezpieczny montaż w rozdzielnicach oraz szafach sterowniczych, zgodny z branżowym standardem.
• Uniwersalne napięcie cewki (zależne od wariantu): Przystosowanie do różnych systemów sterowania – od 12 do 230 V AC/DC (szczegóły w karcie katalogowej).
• Kompaktowa obudowa: Oszczędność miejsca w rozdzielnicy przy zachowaniu wszystkich funkcji przekaźnika.
• Zgodność z wymogami bezpieczeństwa: Produkt przeznaczony do pracy w sieciach niskiego napięcia, z zachowaniem separacji galwanicznej między cewką a stykami.

Zgodność z Normami

Przekaźnik DRI424524LT jest wyprodukowany zgodnie z obowiązującymi dyrektywami unijnymi i posiada oznaczenie CE. Spełnia wymagania norm europejskich dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik przełączający doskonale sprawdza się w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest przełączanie obwodów sterowniczych. Dzięki zestykowi przełącznemu może być używany zarówno do załączania, jak i wyłączania odbiorników.

• Sterowanie odbiornikami w szafach sterowniczych – np. załączanie/wyłączanie wentylatorów, pomp, oświetlenia.
• Generowanie impulsów sterujących dla styczników i przekaźników nadrzędnych w sekwencyjnych układach logicznych.
• Syndykacja stanów (sygnalizacja) – przełączanie sygnałów pomiędzy dwoma źródłami lub przesyłanie do PLC.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami oświetleniowymi (funkcja przełączania kierunku).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (minimum eksploatacja). Przed rozpoczęciem prac bezwzględnie odłącz całkowicie napięcie w obwodzie. Element mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Podłączenie przewodów wykonaj zgodnie ze schematem producenta – moment dokręcania śrub zacisków nie powinien być przekroczony (typowe wartości 0,5–0,8 Nm). Przekrój przewodów dobierz do przewidywanego obciążenia styków. Po zakończeniu montażu sprawdź poprawność podłączenia zasilania cewki i obwodów wykonawczych.

FAQ

• Czy przekaźnik ma podświetlenie LED? W nazwie modelu brak wskazania opcji z diodą. Należy sprawdzić kartę katalogową lub opisać widoczną cechę na etykiecie produktu.
• Jaki stopień ochrony ma przekaźnik? Producent nie podaje w dostępnych danych konkretnej wartości IP. W przypadku montażu w rozdzielnicy zamkniętej przyjmuje się standardowo ochronę przed dotykiem (IP20), jednak bez potwierdzenia w specyfikacji nie można tego stwierdzić.
• Jaki jest tryb pracy styku? Zestyk przełączny (CO, Change-Over) – jeden wspólny styk (COM) przełączany pomiędzy stykami NO (normalnie otwarty) i NC (normalnie zamknięty).
