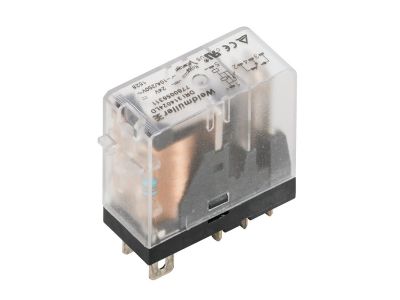

Przekaźnik przełączający DRI314024 | 7760056297 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRI314024 (symbol 7760056297) to komponent przeznaczony do sterowania obwodami elektrycznymi w instalacjach przemysłowych i budynkowych. Urządzenie wyposażono w cewkę napięcia stałego 24 V DC, co ułatwia współpracę z nowoczesnymi układami automatyki i sterownikami PLC. Dzięki konstrukcji styku przełącznego przekaźnik pozwala na jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów w jednym elemencie.

• Cewka 24 V DC: Niskonapięciowe sterowanie zwiększa bezpieczeństwo obsługi i umożliwia bezpośrednie podłączenie do wyjść sterowników PLC lub modułów przekaźnikowych.
• Styk przełączny (1 CO): Umożliwia realizację funkcji przełączania (zmiana położenia styku) w jednym urządzeniu, co redukuje liczbę potrzebnych elementów w szafie sterowniczej.
• Konstrukcja przekaźnika przełączającego: Gwarantuje powtarzalną i niezawodną zmianę stanu obwodów przy każdej aktywacji cewki.
• Symbol katalogowy 7760056297: Ułatwia jednoznaczną identyfikację produktu przy zamawianiu i w dokumentacji technicznej.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Producent deklaruje zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC). Szczegółowe dane normatywne znajdują się w dokumentacji technicznej produktu.

Zastosowanie

Przekaźnik przełączający DRI314024 znajduje zastosowanie w układach wymagających separacji galwanicznej oraz przełączania obwodów sygnałowych i sterowniczych. Sprawdza się w aplikacjach, gdzie sterowanie odbywa się napięciem stałym 24 V.

• Separacja sygnałów sterujących od obwodów wykonawczych w szafach automatyki.
• Przełączanie obwodów sygnalizacyjnych i alarmowych w instalacjach przemysłowych i budynkowych.
• Interfejs pomiędzy sterownikami PLC a odbiornikami o wyższym napięciu (przy użyciu dodatkowego zestykowego obwodu).
• Zastępowanie większych przekaźników w aplikacjach wymagających małej obudowy i niskiego poboru mocy cewki.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Momenty dokręcania śrub zacisków oraz przekroje podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd obciążenia styków.

FAQ

• Czy przekaźnik posiada podświetlenie cewki? W dostępnych danych producenta nie określono obecności diody sygnalizacyjnej lub podświetlenia. Należy sprawdzić dokumentację techniczną konkretnej wersji.
• Jaki jest stopień ochrony obudowy? Producent nie podał stopnia ochrony w nazwie ani symbolu. Standardowo przekaźniki tego typu oferowane są w obudowach o stopniu ochrony IP40 lub wyższym – zalecamy weryfikację w karcie katalogowej.
• Czy styk pracuje w trybie normalnie otwartym (NO) czy normalnie zamkniętym (NC)? Przekaźnik wyposażony jest w styk przełączny (CO), który w zależności od stanu cewki może pracować jako NO lub NC. W stanie spoczynku (cewka niezasilona) styk znajduje się w pozycji NC.
