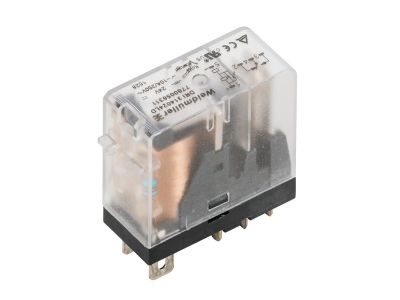

Przekaźnik przełączający DRI314012L | 7760056303 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRI314012L (numer katalogowy 7760056303) to komponent elektryczny przeznaczony do sterowania obwodami w instalacjach automatyki i sygnalizacji. Dzięki swojej budowie umożliwia przełączanie jednego obwodu między dwoma wyjściami, co pozwala na elastyczne sterowanie odbiornikami lub przekazywanie sygnałów sterowniczych. Urządzenie montowane jest na szynie TH35, co ułatwia integrację z typową aparaturą rozdzielnicową.

• Funkcja przełączająca: Przeznaczony do obwodów wymagających wyboru jednego z dwóch stanów pracy – zapewnia precyzyjną kontrolę nad podłączonymi odbiornikami lub sygnałami.
• Montaż na szynie TH35: Umożliwia szybki i stabilny montaż w standardowych rozdzielnicach oraz szafach sterowniczych bez potrzeby stosowania dodatkowych uchwytów.
• Uniwersalność zastosowania: Może pełnić funkcję przełącznika trybu pracy, przekaźnika wyboru źródła sygnału lub elementu w układach sekwencyjnych.
• Kompaktowa obudowa: Zajmuje minimalną przestrzeń na szynie DIN, co pozwala na gęste rozmieszczenie aparatury w ograniczonej przestrzeni rozdzielnicy.
• Zwłoka mechaniczna (brak w danych): Produkt nie zawiera wbudowanych układów opóźniających – odpowiedni do natychmiastowego przełączania.

Zgodność z Normami

Przekaźnik DRI314012L został wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania typowe dla aparatury modułowej w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Montaż i eksploatacja powinny odbywać się według zaleceń producenta oraz obowiązujących przepisów krajowych.

Zastosowanie

Przekaźnik przełączający DRI314012L znajduje praktyczne zastosowanie w różnych układach sterowania i automatyki, gdzie wymagana jest zmiana konfiguracji obwodu. Sprawdza się w instalacjach, w których konieczne jest przełączanie między dwoma źródłami sygnału lub odbiornikami.

• Przełączanie trybów pracy w układach sterowania silnikami, oświetleniem lub ogrzewaniem.
• Sterowanie impulsowe do styczników, przekaźników lub wejść PLC w systemach automatyki budynkowej.
• Sygnalizacja stanów pracy – np. przełączanie między sygnałem normalnym a alarmowym w szafach sterowniczych.
• Wybór źródła sygnału w obwodach pomiarowych lub rozgałęźnych instalacji elektrycznych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Połączenia przewodów wykonać zgodnie z dokumentacją producenta, stosując odpowiedni moment dokręcania zacisków oraz przekrój przewodów dobrany do przewidywanego obciążenia. Należy zwrócić uwagę na prawidłową polaryzację cewki (jeśli dotyczy) oraz zachowanie odstępów izolacyjnych.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Na podstawie oznaczenia DRI314012L można przypuszczać, że wersja „L” może zawierać diodę LED sygnalizującą załączenie cewki, jednak dokładną informację potwierdza tylko karta katalogowa producenta. Przed montażem zalecamy sprawdzenie specyfikacji.
• Jaki jest stopień ochrony obudowy? Typowa aparatura modułowa montowana na szynie DIN posiada stopień ochrony IP20 od strony czołowej – dotyczy to również tego modelu, chyba że producent poda inaczej w dokumentacji. W przypadku montażu w strefach o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styków – normalnie otwarty czy normalnie zamknięty? Jest to przekaźnik przełączający (changeover), czyli zawiera jeden styk wspólny oraz dwa styki: normalnie otwarty (NO) i normalnie zamknięty (NC). W stanie spoczynku (cewka niezasilona) styk wspólny jest połączony z NC, po załączeniu cewki przełącza się na NO. Szczegóły konfiguracji znajdują się w schemacie wyprowadzeń producenta.
