Przekaźnik przełączający DRH173220LT | 1219880000 Weidmuller

Opis i Kluczowe Cechy

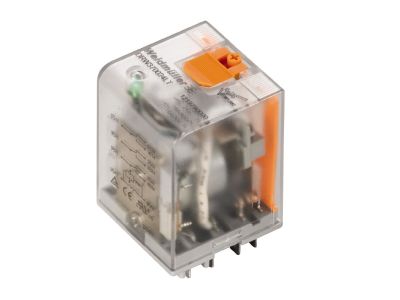

Przekaźnik przełączający oznaczony symbolem 1219880000 (model DRH173220LT) to modułowy element aparatury elektrycznej przeznaczony do sterowania obwodami. Jako przekaźnik przełączający (changeover) umożliwia przełączanie obciążenia między dwoma torami, co znajduje szerokie zastosowanie w układach automatyki i sterowania. Przystosowany do montażu na szynie DIN w rozdzielnicach – typowym rozwiązaniu dla instalacji w budynkach komercyjnych i przemysłowych. Szczegółowe parametry techniczne (napięcie cewki, prąd znamionowy, kategoria obciążenia) należy zweryfikować na podstawie karty katalogowej producenta.

• Styk przełączny (SPDT/CO): Umożliwia przełączanie obwodów między zaciskiem wspólnym a normalnie otwartym (NO) lub normalnie zamkniętym (NC), co pozwala na realizację np. przełączania źródeł zasilania lub zmianę stanu pracy urządzenia.
• Kompaktowa obudowa modułowa: Przeznaczona do montażu na szynie TH35 w standardowych rozdzielnicach – oszczędza miejsce i ułatwia uporządkowanie instalacji.
• Uniwersalne zaciski przyłączeniowe: Przystosowane do przewodów o przekroju dostosowanym do przewidywanego prądu roboczego – należy dobrać zgodnie z dokumentacją techniczną.
• Konstrukcja przekaźnika elektromagnetycznego: Zapewnia niezawodne przełączanie przy sterowaniu napięciem cewki (szczegóły w karcie katalogowej) – odpowiednia separacja galwaniczna między obwodem sterującym a wykonawczym.
• Brak wbudowanego podświetlenia: W standardowej konfiguracji przekaźnik nie posiada diody sygnalizacyjnej – stan pracy można monitorować za pomocą zewnętrznych wskaźników.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących aparatury modułowej i posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach zgodnych z obowiązującymi przepisami. Dokładne numery norm (np. dot. przekaźników, obudów, stopni ochrony) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przełączający znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie obwodów w układach sterowania, sygnalizacji i automatyki. Przykładowe scenariusze użycia:

• Sterowanie odbiornikami w układach przełączania źródeł zasilania (np. między siecią a agregatem).
• Wysyłanie impulsów załączających do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Zmiana stanu sygnalizacji świetlnej lub akustycznej w instalacjach alarmowych.
• Uzupełnianie układów automatyki budynkowej (BMS) do przełączania trybów pracy wentylacji, ogrzewania lub oświetlenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Przekaźnik montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przekrój przyłączanych przewodów należy dobrać do przewidywanego prądu obciążenia zgodnie z normami. Moment dokręcania zacisków oraz wymagany moment dokręcania śrub montażowych – patrz dokumentacja producenta. Nie przekraczać maksymalnych wartości prądu i napięcia określonych dla danego typu.

FAQ

• Czy przekaźnik posiada podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu. W standardowej wersji model DRH173220LT nie jest wyposażony w diodę sygnalizacyjną. W celu upewnienia się co do konkretnej wersji zalecamy sprawdzenie karty katalogowej producenta.
• Jaki stopień ochrony ma ten przekaźnik? Aparatura modułowa montowana wewnątrz rozdzielnic standardowo charakteryzuje się stopniem ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12 mm, brak ochrony przed wodą). Dokładny stopień ochrony obudowy przekaźnika należy potwierdzić w dokumentacji.
• Jaki typ styku zastosowano – NO, NC czy przełączny? Z nazwy i przeznaczenia jest to przekaźnik przełączający, co oznacza styk typu changeover (SPDT). Posiada on zacisk wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Dokładny schemat połączeń znajduje się na obudowie lub w instrukcji.
