Przekaźnik przeciążeniowy termiczny silnikowy 48-65A klasa 20A | LR2D3559 Schneider Electric

Opis i Kluczowe Cechy

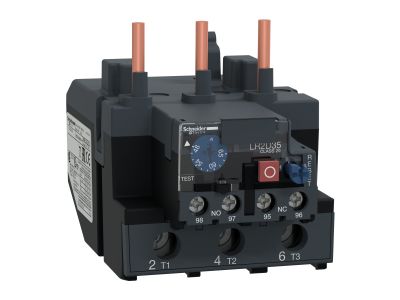

Przekaźnik przeciążeniowy termiczny silnikowy LR2D3559 z gamy TeSys LRD firmy Schneider Electricder Electric to element zabezpieczający silniki przed skutkami przeciążenia. Oferuje regulowany zakres nastaw prądu 48-65 A, co pozwala precyzyjnie dopasować ochronę do konkretnego silnika. Klasa wyzwalania 20A gwarantuje odpowiednie opóźnienie zadziałania, zabezpieczając uzwojenia nawet podczas ciężkiego rozruchu. Urządzenie jest przystosowane do napięcia izolacji 690 V zgodnie z IEC 60947-4-1 oraz 600 V według CSA/UL, co zapewnia bezpieczeństwo w instalacjach przemysłowych. Dedykowane do współpracy ze stycznikami LC1D80 i LC1D95.

• Zakres nastaw prądu 48-65 A: elastyczne dopasowanie do różnych silników o podobnej mocy, umożliwiające precyzyjną ochronę bez zmiany przekaźnika.
• Klasa wyzwalania 20A: opóźnienie wyzwalania odpowiednie dla silników o długim czasie rozruchu, zapobiegające fałszywym wyłączeniom przy jednoczesnym bezpiecznym odcięciu zasilania w przypadku przeciążenia.
• Znamionowe napięcie izolacji 690 V IEC / 600 V CSA/UL: wysoka wytrzymałość dielektryczna zapewniająca bezpieczną pracę w obwodach silnikowych o podwyższonym napięciu.
• Kompatybilność ze stycznikami LC1D80 i LC1D95: bezpośrednie mocowanie i łatwa integracja w zestawach rozruchowych, oszczędność miejsca i czasu montażu.
• Przeznaczony do sieci AC i DC: uniwersalność zastosowań zarówno w typowych instalacjach przemysłowych prądu przemiennego, jak i w obwodach prądu stałego.

Zgodność z Normami

Przekaźnik spełnia wymagania normy IEC 60947-4-1 (napięcie izolacji 690 V) oraz posiada certyfikację CSA i UL (napięcie izolacji 600 V). Produkt nosi oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

LR2D3559 jest dedykowany do zabezpieczania silników przed przeciążeniem termicznym w instalacjach przemysłowych i komercyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przy zmiennych warunkach obciążenia.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i przenośniki w zakładach produkcyjnych.
• Zabezpieczenie silników w maszynach rolniczych, budowlanych i dźwigowych.
• Element zestawów rozruchowych ze stycznikami LC1D80/LC1D95 w szafach sterowniczych.
• Automatyka budynkowa – silniki w systemach HVAC, klimatyzacji i wentylacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekaźnik można montować bezpośrednio na styczniku LC1D80 lub LC1D95 albo osobno na szynie (sposób montażu zgodny z dokumentacją producenta). Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z instrukcją, aby uniknąć przegrzania połączeń. W przypadku pracy w podwyższonej temperaturze otoczenia należy uwzględnić odpowiednią korektę nastaw prądowych.

FAQ

• Jaki jest zakres regulacji prądu tego przekaźnika? Przekaźnik LR2D3559 umożliwia nastawę w zakresie od 48 do 65 A, co pozwala dopasować go do silników o różnej mocy znamionowej.
• Co oznacza klasa 20A i jak wpływa na działanie? Klasa 20A (zgodnie z klasyfikacją wyzwalania termicznego) oznacza, że przekaźnik podczas przeciążenia 7,2-krotnością prądu nastawy zadziała po czasie z przedziału 10–20 sekund. To odpowiednie zabezpieczenie dla silników o ciężkim rozruchu.
• Z jakimi stycznikami współpracuje ten model? LR2D3559 jest zaprojektowany do bezpośredniego montażu i współpracy ze stycznikami TeSys LC1D80 oraz LC1D95. Może być też stosowany samodzielnie w obwodzie silnikowym.
