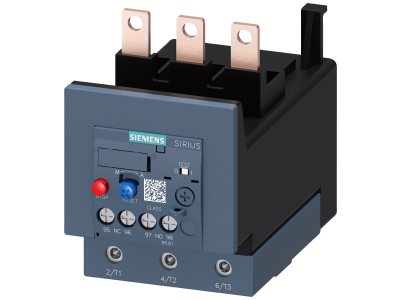

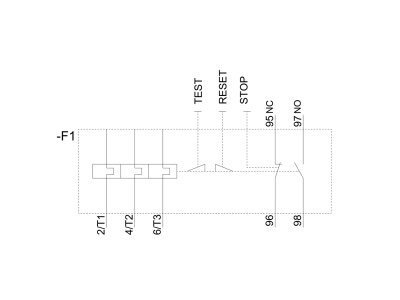

Przekaźnik przeciążeniowy, 70-90A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4LB0 Siemens

Alternatywny kod produktu: 3RU21464LB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4LB0 (symbol 3RU2146-4LB0) przeznaczony jest do ochrony silników elektrycznych przed szkodliwym przegrzaniem spowodowanym przeciążeniem lub zanikiem fazy. Urządzenie pracuje w klasie wyzwalania CLASS 10, co gwarantuje szybką reakcję na przeciążenia bez zbędnych wyłączeń podczas normalnego rozruchu. Zakres nastawczy prądu 70-90 A pozwala precyzyjnie dopasować zabezpieczenie do mocy silnika. Przekaźnik montuje się bezpośrednio na styczniku (rozmiar S3), co upraszcza instalację w szafie sterowniczej i skraca czas montażu.

• Zakres nastawczy 70-90 A: umożliwia dokładne ustawienie progu zadziałania, zapewniając optymalną ochronę silnika bez niepotrzebnych wyłączeń.
• Klasa wyzwalania CLASS 10: gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia, zabezpieczając uzwojenia przed termicznym uszkodzeniem.
• Montaż na styczniku (rozmiar S3): redukuje ilość okablowania i zajmowaną przestrzeń w rozdzielnicy, ułatwiając instalację w systemach modułowych SIRIUS.
• Ochrona przed zanikiem fazy: wykrywa brak jednej fazy i wyłącza silnik, zapobiegając pracy dwufazowej i przegrzaniu.
• Uniwersalne dopuszczenia (IEC, UL/CSA, ATEX/IEC Ex): produkt spełnia wymagania globalnych norm, co pozwala na stosowanie w instalacjach przemysłowych na całym świecie, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2146-4LB0 posiada dopuszczenia do stosowania według norm IEC, UL/CSA oraz ATEX / IEC Ex, co potwierdza jego zgodność z międzynarodowymi wymaganiami bezpieczeństwa. Urządzenie oznaczone jest znakiem CE i może być używane w standardowych instalacjach przemysłowych oraz w strefach zagrożonych wybuchem (zgodnie z dyrektywą ATEX).

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2 przeznaczony jest do ochrony trójfazowych silników asynchronicznych w układach o normalnym rozruchu. Znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona przed przeciążeniem i zanikiem fazy.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Stosowany w rozdzielnicach sterowniczych w przemyśle, energetyce i automatyce budynkowej.
• Idealny do aplikacji wymagających certyfikatów ATEX/IEC Ex – m.in. w przemyśle chemicznym, naftowym i gazownictwie.
• Element modułowego systemu SIRIUS – łatwa integracja ze stycznikami, wyłącznikami silnikowymi i akcesoriami w ramach jednej rodziny.

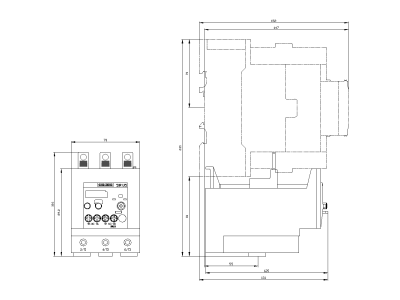

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekaźnik montować bezpośrednio na styczniku rozmiaru S3 lub na szynie TH35 (w przypadku wersji do montażu swobodnego). Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego (max. 90 A) oraz warunków środowiskowych. Po zamontowaniu sprawdzić poprawność działania zabezpieczenia przed oddaniem do ruchu.

FAQ

• Jaki jest zakres nastawczy prądu przekaźnika 3RU2146-4LB0? Zakres nastawczy wynosi 70-90 A. Należy go ustawić na wartość odpowiadającą prądowi znamionowemu silnika (z uwzględnieniem współczynników korekcyjnych).
• Czy przekaźnik reaguje na zanik fazy? Tak, przekaźnik przeciążeniowy termiczny reaguje również na zanik jednej fazy, co chroni silnik przed pracą dwufazową i przegrzaniem.
• Jaka jest klasa wyzwalania i co oznacza CLASS 10? Klasa wyzwalania CLASS 10 oznacza, że przekaźnik zadziała w czasie od 2 do 10 sekund przy prądzie 7,2-krotności nastawy. To odpowiednie dla silników o normalnym rozruchu.
