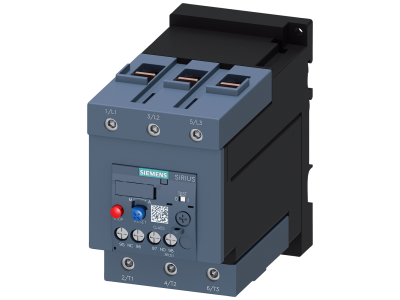

Przekaźnik przeciążeniowy, 45-63A, do ochrony silnika, S3, CLASS 10, montaż swobodny | 3RU2146-4JB1 Siemens

Alternatywny kod produktu: 3RU21464JB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4JB1 z serii 3RU2 przeznaczony jest do ochrony silników i innych odbiorników przed skutkami przeciążenia oraz zaniku fazy. Zakres nastawczy 45–63 A w połączeniu z charakterystyką CLASS 10 zapewnia skuteczne zabezpieczenie przy normalnym rozruchu, zapobiegając niebezpiecznemu wzrostowi temperatury wewnątrz urządzenia. Wersja do montażu swobodnego (rozmiar S3) ułatwia instalację w rozdzielnicach i szafach sterowniczych bez konieczności stosowania szyny DIN.

• Zakres nastawczy 45–63 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, zapewniając optymalną ochronę przed przeciążeniem termicznym.
• Klasa wyzwalania CLASS 10: gwarantuje szybkie zadziałanie w przypadku przeciążeń, minimalizując ryzyko uszkodzenia uzwojeń podczas normalnego rozruchu.
• Ochrona przed zanikiem fazy: wykrywa brak jednej z faz i odłącza zasilanie, zapobiegając pracy silnika w warunkach asymetrii napięcia.
• Dopuszczenie do stref zagrożonych wybuchem ATEX / IEC Ex: umożliwia bezpieczne stosowanie w instalacjach przemysłowych z atmosferą potencjalnie wybuchową (gazy, pyły).
• Montaż swobodny w rozmiarze S3: pozwala na elastyczne rozmieszczenie w szafie sterowniczej bez potrzeby stosowania dodatkowych szyn montażowych.

Zgodność z Normami

Przekaźnik 3RU2146-4JB1 posiada dopuszczenia do stosowania na całym świecie – spełnia wymagania norm IEC oraz UL/CSA. Dodatkowo produkt został dopuszczony do użytku w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i zaniku fazy. Dzięki budowie przystosowanej do montażu swobodnego sprawdza się zarówno w standardowych rozdzielnicach, jak i w aplikacjach przemysłowych o podwyższonych wymaganiach bezpieczeństwa.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Zabezpieczenie odbiorników w instalacjach z normalnym rozruchem – tam, gdzie nie występują duże przeciążenia rozruchowe.
• Stosowanie w strefach zagrożonych wybuchem (gaz, pył) – np. w rafineriach, chemii, młynach.
• Integracja z układami automatyki budynkowej i przemysłowej jako element ochronny w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu swobodnego – nie wymaga szyny TH35. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz wartością prądu nastawionego. Moment dokręcania śrub przyłączeniowych musi być zgodny z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdź poprawność działania i nastaw zakresu prądowego.

FAQ

• Jaki jest zakres nastawczy prądu dla modelu 3RU2146-4JB1? Zakres nastawczy wynosi od 45 A do 63 A. Pozwala to na precyzyjne dopasowanie do prądu znamionowego chronionego silnika.
• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, produkt posiada dopuszczenia ATEX oraz IEC Ex, dzięki czemu nadaje się do pracy w atmosferach potencjalnie wybuchowych (gazy, pyły).
• Klasę wyzwalania CLASS 10 – co oznacza w praktyce? Gwarantuje, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy 7,2-krotności prądu nastawionego, co chroni silnik przed przegrzaniem podczas normalnego rozruchu.
