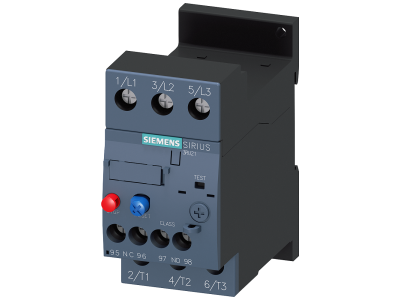

Przekaźnik przeciążeniowy 27-32A ochrona silnika S0, CLASS 10 | 3RU2126-4EB1 Siemens

Alternatywny kod produktu: 3RU21264EB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2126-4EB1 (zakres nastaw 27–32 A) przeznaczony do ochrony odbiorników, w szczególności silników, przed niedopuszczalnym wzrostem temperatury w wyniku przeciążenia lub zaniku fazy. Klasa wyzwalania Class 10 zapewnia szybką reakcję przy normalnym rozruchu, minimalizując ryzyko uszkodzenia uzwojeń. Urządzenie należy do systemu modułowego SIRIUS, co ułatwia integrację z innymi elementami rozdzielnicy.

• Zakres nastaw prądu 27–32 A: umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, co zapewnia skuteczną ochronę przed przeciążeniem bez niepotrzebnych wyłączeń.
• Klasa wyzwalania Class 10: gwarantuje szybkie zadziałanie w razie przeciążenia (maks. 10 s przy 7,2-krotności prądu nastawionego), chroniąc silnik przed przegrzaniem nawet przy krótkotrwałych przeciążeniach.
• Ochrona przed zanikiem fazy: wykrywa brak jednej fazy i wyłącza odbiornik, zapobiegając pracy dwufazowej i związanym z nią uszkodzeniom mechanicznym oraz termicznym.
• Dopuszczenia IEC, UL/CSA oraz ATEX / IEC Ex: potwierdzają zgodność z wymaganiami międzynarodowymi i umożliwiają stosowanie w strefach zagrożonych wybuchem (po odpowiednim doborze i instalacji).
• Kompatybilność z systemem SIRIUS: pasuje do styczników i innych akcesoriów serii SIRIUS (rozmiary S00–S3), co upraszcza montaż i rozbudowę instalacji.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2126-4EB1 spełnia wymagania norm międzynarodowych (IEC) oraz amerykańsko-kanadyjskich (UL/CSA). Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normami IEC Ex. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych oraz innych odbiorników prądu przemiennego przed skutkami przeciążenia i zaniku fazy. Znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz w maszynach i urządzeniach wymagających niezawodnej ochrony termicznej.

• Ochrona silników asynchronicznych w napędach wentylatorów, pomp, sprężarek i przenośników.
• Zabezpieczenie odbiorników w rozdzielnicach sterowniczych i szafach automatyki.
• Stosowanie w strefach zagrożonych wybuchem (ATEX / IEC Ex) przy zachowaniu odpowiednich zasad instalacji.
• Integracja ze stycznikami serii SIRIUS w układach rozruchowych i sterujących.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik może być montowany na szynie DIN TH35 (zgodnie z możliwościami systemu SIRIUS) lub bezpośrednio na styczniku. Należy stosować przewody o przekroju dobranym do prądu znamionowego obwodu, a moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność ustawienia zakresu prądowego.

FAQ

• Jaką funkcję pełni klasa wyzwalania Class 10? Klasa 10 oznacza, że przekaźnik zadziała w czasie nie dłuższym niż 10 sekund przy prądzie 7,2-krotności nastawionego. Jest to odpowiednie dla silników o normalnym rozruchu, zapewniając szybką ochronę bez zbędnych wyłączeń podczas rozruchu.
• Czy przekaźnik chroni przed zanikiem fazy? Tak, przekaźnik wykrywa asymetrię prądów spowodowaną zanikiem jednej fazy i wyłącza odbiornik, zapobiegając pracy dwufazowej.
• Czy mogę stosować ten przekaźnik w strefie zagrożonej wybuchem? Tak, produkt posiada dopuszczenie ATEX oraz IEC Ex, co umożliwia jego użycie w strefach zagrożonych wybuchem, pod warunkiem zachowania zasad instalacji określonych w dokumentacji.
