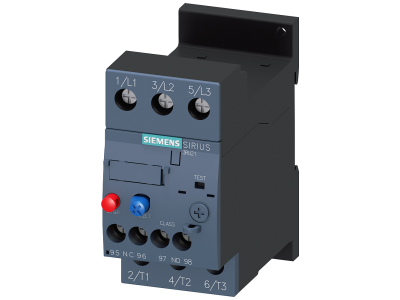

Przekaźnik przeciążeniowy 20-25A ochrona silnika S0, CLASS 10 | 3RU2126-4DB1 Siemens

Alternatywny kod produktu: 3RU21264DB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2126-4DB1 to urządzenie ochrony silników elektrycznych przed skutkami przeciążenia oraz zaniku fazy. Przeznaczony do normalnego rozruchu, oferuje zakres nastawczy 20–25 A i klasę wyzwalania CLASS 10, co zapewnia szybkie zadziałanie w przypadku przeciążenia. Wykonany w rozmiarze S0, przeznaczony jest do montażu na szynie TH35 lub bezpośredniego podłączenia do styczników SIRIUS. Dzięki kompatybilności z całym systemem modułowym SIRIUS stanowi ekonomiczne i elastyczne rozwiązanie do zabezpieczania odbiorników w instalacjach przemysłowych.

• Zakres nastawczy 20–25 A: precyzyjne dopasowanie do prądu znamionowego chronionego silnika – minimalizuje ryzyko zbędnych wyłączeń.
• Klasa wyzwalania CLASS 10: szybkie zadziałanie w przypadku przeciążenia, co chroni uzwojenia silnika przed nadmiernym nagrzewaniem.
• Ochrona przed zanikiem fazy: wykrywa brak jednej z faz i powoduje wyłączenie, zapobiegając pracy silnika w stanie asymetrii, która grozi uszkodzeniem.
• Uniwersalność montażu: przystosowany do montażu na szynie DIN TH35 lub bezpośredniego łączenia ze stycznikami SIRIUS (rozmiary S00–S3) – upraszcza projektowanie szaf sterowniczych.
• Kompatybilność z akcesoriami systemu SIRIUS: wszystkie akcesoria (bloki styków pomocniczych, zestyki sygnalizacyjne, wyzwalacze) pasują do rozmiarów od S00 do S3, co ułatwia rozbudowę układu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC oraz posiada dopuszczenia UL/CSA, co potwierdza jego przydatność w instalacjach na całym świecie. Dopuszczony jest również do stosowania w strefach zagrożonych wybuchem (ATEX oraz IEC Ex). Urządzenie oznaczone jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2126-4DB1 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona silników elektrycznych przed skutkami przeciążeń i asymetrii prądowej.

• Ochrona silników w układach napędowych maszyn przemysłowych (przenośniki, pompy, wentylatory).
• Zabezpieczanie odbiorników w instalacjach HVAC (klimatyzacja, wentylacja).
• Stosowanie w rozdzielnicach sterowniczych wewnątrz szaf elektrycznych.
• Składowa układów automatycznego sterowania z wykorzystaniem styczników SIRIUS i sterowników PLC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 (35 mm) lub bezpośredniego podłączenia do stycznika w systemie SIRIUS. Moment dokręcania połączeń śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych musi być dobrany do wartości prądu nastawionego oraz warunków instalacyjnych.

FAQ

• Czy przekaźnik chroni przed zanikiem fazy? Tak, wykrywa brak jednej z faz i powoduje wyłączenie obwodu, zabezpieczając silnik przed pracą w stanie asymetrii.
• Jaki jest zakres regulacji prądu? Zakres nastawczy wynosi 20–25 A, co umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika.
• Jaki stopień ochrony ma przekaźnik? Przekaźnik przeznaczony jest do montażu w rozdzielnicy, gdzie typowy stopień ochrony dla aparatury modułowej wynosi IP20. Dokładna wartość dla konkretnego egzemplarza podana jest w dokumentacji producenta.
