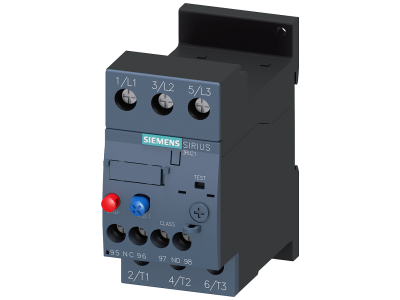

Przekaźnik przeciążeniowy 14-20A ochrona silnika S0, CLASS 10 | 3RU2126-4BB1 Siemens

Alternatywny kod produktu: 3RU21264BB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2126-4BB1 to urządzenie ochronne dedykowane silnikom elektrycznym w normalnym rozruchu. Oferuje zakres nastawczy 14–20 A i klasę wyzwalania CLASS 10, co zapewnia skuteczną ochronę przed przeciążeniem i zanikiem fazy przy zachowaniu szybkiego czasowego wyłączenia. Przeznaczony do montażu w rozdzielnicach na szynie DIN TH35 lub jako montaż swobodny. Należy do serii S0, co gwarantuje kompatybilność z akcesoriami systemu SIRIUS.

• Zakres nastawczy 14–20 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, minimalizując ryzyko zadziałania w stanach przejściowych, a jednocześnie zapewniając ochronę przed trwałym przeciążeniem.
• Klasa rozruchowa CLASS 10: Gwarantuje wyłączenie po wystąpieniu przeciążenia w czasie maksymalnie 10 sekund dla prądu 7,2-krotności nastawy – optymalna ochrona przy normalnym rozruchu silników.
• Ochrona przed zanikiem fazy: Wbudowane zabezpieczenie reaguje na brak jednej z faz zasilania, zapobiegając pracy silnika w niebezpiecznym stanie obniżonej wydajności i przegrzaniu.
• Szeroki zakres dopuszczeń (IEC, UL/CSA, ATEX/IEC Ex): Urządzenie spełnia wymagania norm międzynarodowych, co pozwala na stosowanie w instalacjach przemysłowych na całym świecie, również w strefach zagrożonych wybuchem.
• Modułowa konstrukcja S0: Kompaktowa obudowa o wysokości i szerokości zgodnej z systemem SIRIUS umożliwia łatwy montaż i rozbudowę układów sterowania, a uniwersalne akcesoria pasują do wszystkich rozmiarów od S00 do S3.

Zgodność z Normami

Przekaźnik przeciążeniowy Siemens 3RU2126-4BB1 posiada dopuszczenia według norm IEC, UL/CSA oraz certyfikację ATEX/IEC Ex, co oznacza możliwość stosowania w instalacjach w strefach zagrożonych wybuchem. Produkt oznaczony jest znakiem CE i spełnia wymagania odpowiednich dyrektyw europejskich.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2 stosowany jest przede wszystkim do ochrony silników elektrycznych w napędach maszyn i urządzeń przemysłowych. Dzięki klasie CLASS 10 idealnie nadaje się do normalnego rozruchu silników (bez dużych przeciążeń startowych).

• Ochrona silników asynchronicznych trójfazowych o prądzie znamionowym w zakresie 14–20 A.
• Stosowanie w szafach sterowniczych maszyn, przenośników, pomp, wentylatorów i sprężarek.
• Zastosowania w przemyśle chemicznym, petrochemicznym, górniczym i innych, gdzie wymagana jest certyfikacja ATEX.
• Integracja z układami automatyki budynkowej i przemysłowej jako element ochronny w obwodach silnikowych.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) lub montażu swobodnego (za pomocą odpowiednich uchwytów). Przed instalacją należy dokręcić wszystkie śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać odpowiednio do nastawy prądowej (14–20 A), zaleca się przewody miedziane o przekroju min. 1,5 mm². Po podłączeniu sprawdzić kierunek przepływu prądu (nie ma znaczenia polaryzacja, ale ważne dla prawidłowego działania ochrony fazowej). Nastawić pokrętłem wartość prądu znamionowego silnika.

FAQ

• Jaka jest klasa rozruchowa (CLASS) tego przekaźnika? Przekaźnik 3RU2126-4BB1 ma klasę rozruchową CLASS 10, co oznacza, że wyzwala w czasie do 10 sekund przy prądzie 7,2-krotności nastawy. Jest odpowiednia do silników z normalnym rozruchem.
• Czy przekaźnik nadaje się do stref zagrożonych wybuchem? Tak, produkt posiada certyfikację ATEX i IEC Ex, dzięki czemu może być stosowany w instalacjach w atmosferach potencjalnie wybuchowych – pod warunkiem zachowania odpowiednich warunków montażu zgodnych z dokumentacją.
• Jaki jest zakres nastawczy prądu? Zakres nastawczy wynosi 14–20 A. Należy ustawić pokrętłem dokładną wartość prądu znamionowego chronionego silnika, aby zapewnić optymalną ochronę bez zbędnych wyłączeń.
