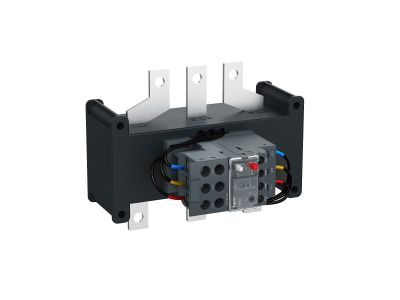

Przekaźnik przeciążeniowy różnicowy EasyPact TVS 62-99A | LRE481 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy różnicowy EasyPact TVS od Schneider Electricder Electric, oznaczony symbolem LRE481, to wyspecjalizowane urządzenie zabezpieczające silniki przed przeciążeniem termicznym oraz asymetrią prądów fazowych. Zakres nastaw prądu od 62 do 99 A pozwala precyzyjnie dopasować próg zadziałania do chronionego odbiornika, minimalizując ryzyko przegrzania i uszkodzenia silnika.

• Zakres nastaw prądu 62 – 99 A: umożliwia dokładne ustawienie progu zadziałania dla silników o różnej mocy, zapewniając optymalną ochronę przed przeciążeniem.
• Funkcja różnicowa (asymetria faz): wykrywa niezrównoważenie prądów w poszczególnych fazach, chroniąc silnik przed skutkami utraty fazy lub nierównomiernego obciążenia.
• Zabezpieczenie termiczne (bimetaliczne): niezawodne i powtarzalne wyzwalanie oparte na elementach bimetalicznych, gwarantujące stabilną pracę w warunkach przemysłowych.
• Przeznaczone do współpracy ze stycznikami EasyPact TVS: łatwy montaż mechaniczny i elektryczny w układzie rozruchu i sterowania silnikiem.
• Zgodność z wymogami międzynarodowymi: certyfikat CE i spełnienie wymagań dyrektyw niskonapięciowych, co potwierdza bezpieczeństwo użytkowania w instalacjach profesjonalnych.

Zgodność z Normami

Przekaźnik LRE481 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest zgodny z typowymi standardami stosowanymi w zabezpieczeniach silników, co gwarantuje bezpieczną i niezawodną eksploatację w instalacjach przemysłowych i budynkowych. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik przeciążeniowy różnicowy EasyPact TVS LRE481 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i asymetrią faz. Dzięki szerokiemu zakresowi nastaw sprawdza się zarówno w lekkich obciążeniach, jak i w maszynach o większej mocy.

• Zabezpieczenie silników w pompach, wentylatorach, sprężarkach i przenośnikach.
• Współpraca ze stycznikami w układach rozruchu bezpośredniego i gwiazda-trójkąt.
• Ochrona przed przeciążeniem i zanikiem fazy w szafach sterowniczych oraz rozdzielnicach przemysłowych.
• Element systemów automatyki budynkowej wymagających ciągłego nadzoru nad pracą napędów.

Wskazówki Montażowe

Montaż przekaźnika LRE481 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania połączeń oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając wartość prądu nastawy i warunki otoczenia.

FAQ

• Czy przekaźnik LRE481 ma wbudowane podświetlenie lub sygnalizację zadziałania? Urządzenie nie posiada wbudowanego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem na obudowie oraz zmianą stanu zestyku pomocniczego.
• Jaki stopień ochrony IP ma przekaźnik? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych warunkach montażu wewnątrz rozdzielnicy należy przyjąć ochronę IP20 (zgodnie z ogólnymi wymaganiami dla aparatury modułowej). Szczegółowe dane znajdują się w karcie katalogowej.
• Jaki jest tryb pracy zestyku pomocniczego – normalnie otwarty czy normalnie zamknięty? Standardowo przekaźniki przeciążeniowe tego typu wyposażone są w jeden zestyk NC (normalnie zamknięty) sygnalizujący brak przeciążenia oraz jeden zestyk NO (normalnie otwarty) załączany w stanie zadziałania. W produkcie LRE481 należy potwierdzić układ styków na podstawie oznaczeń na obudowie.
