Przekaźnik przeciążeniowy 4-16A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1TB0 Siemens

Alternatywny kod produktu: 3RB30161TB0

Opis i Kluczowe Cechy

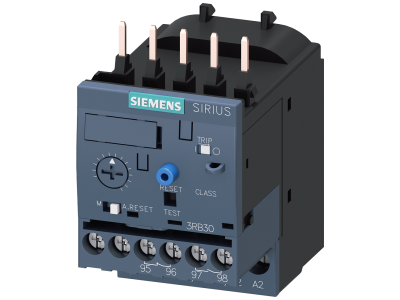

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1TB0 przeznaczony jest do ochrony silników przed niedopuszczalnym wzrostem temperatury spowodowanym przeciążeniem, asymetrią faz lub zanikiem faz. Dzięki ustawianemu zakresowi prądowemu 4–16 A oraz klasie wyzwalania Class 10 urządzenie precyzyjnie zabezpiecza odbiorniki przy normalnym i ciężkim rozruchu. Niska moc stratna przekłada się na mniejsze nagrzewanie szafy sterowniczej i oszczędność energii. Model z przyłączem śrubowym przeznaczony jest do bezpośredniego montażu na styczniku w rozmiarze S00.

• Zakres nastawczy prądu 4–16 A: umożliwia dopasowanie do szerokiej gamy silników – jeden typ przekaźnika obsługuje całą serię napędów.
• Klasa wyzwalania Class 10: zapewnia optymalną równowagę między ochroną a unikaniem zbędnych wyłączeń podczas rozruchu, np. przy wentylatorach lub pompach.
• Ochrona przed asymetrią i zanikiem faz: zapobiega pracy silnika przy uszkodzonej fazie, co chroni uzwojenia przed przegrzaniem i awarią.
• Niska moc stratna: redukuje ilość wydzielanego ciepła w szafie sterowniczej, co poprawia warunki termiczne i obniża koszty chłodzenia.
• Przyłącze śrubowe: gwarantuje pewne i trwałe połączenie przewodów – odporne na wibracje w warunkach przemysłowych.

Zgodność z Normami

Przekaźnik SIRIUS 3RB3016-1TB0 posiada dopuszczenia międzynarodowe – zgodny jest z wymaganiami norm IEC, UL oraz CSA. Ponadto urządzenie może być stosowane w środowiskach zagrożonych wybuchem (ATEX), co potwierdza jego wysoką niezawodność w aplikacjach wymagających szczególnych środków bezpieczeństwa. Produkt oznaczony jest znakiem CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy Siemens dedykowany jest przede wszystkim do ochrony trójfazowych silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Dzięki kompaktowej budowie i montażowi na styczniku S00 idealnie sprawdza się w rozdzielnicach o ograniczonej przestrzeni.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i przenośniki w przemyśle oraz budynkach użyteczności publicznej.
• Zabezpieczenie silników w układach automatyki budynkowej (HVAC, napędy rolet, bram).
• Stosowanie w maszynach i urządzeniach, gdzie wymagana jest ochrona przed asymetrią faz – np. w instalacjach z długimi przewodami zasilającymi.
• Aplikacje w strefach zagrożonych wybuchem (ATEX) – pod warunkiem zachowania wymogów dotyczących całego układu.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się bezpośrednio na styczniku (rozmiar S00) lub w przypadku wersji do montażu swobodnego – na szynie TH35 (zgodnie z dokumentacją producenta). Dokręć śruby przyłączeniowe z momentem podanym w karcie katalogowej. Przekrój przewodów dobierz do prądu znamionowego silnika i ustawionego zakresu przekaźnika. Po montażu sprawdź poprawność połączeń oraz wykonaj test wyzwalania.

FAQ

• Jakie funkcje ochrony realizuje przekaźnik 3RB3016-1TB0? Urządzenie chroni silnik przed przeciążeniem (termicznie, zależnie od prądu i temperatury), asymetrią faz oraz zanikiem jednej fazy. Dzięki klasie Class 10 jest odpowiednie do silników o normalnym i ciężkim rozruchu.
• Czy ten model można montować samodzielnie (nie na styczniku)? Wersja oznaczona symbolem 3RB3016-1TB0 przeznaczona jest do montażu na styczniku S00. Dostępne są również warianty do montażu swobodnego (na szynie DIN lub płycie montażowej) – prosimy sprawdzić oznaczenie w ofercie lub skontaktować się z doradcą.
• Jaka jest klasa wyzwalania przekaźnika? Klasa wyzwalania to Class 10 – oznacza to, że wyzwolenie termiczne następuje w czasie nie dłuższym niż 10 sekund przy 7,2-krotności nastawionego prądu (zgodnie z IEC 60947-4-1).
