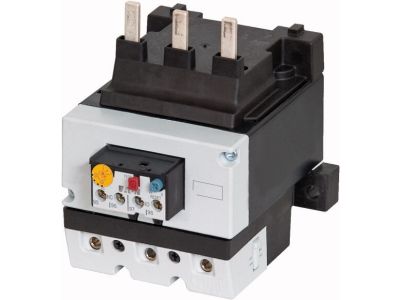

Przekaźnik przeciążeniowy dla DILM80-170, 70-100A, ZB150-100 | 278464 Eaton

Alternatywny kod produktu: ZB150-100

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy 278464 przeznaczony jest do bezpośredniego montażu w stycznikach serii DILM80–DILM170. Oferuje zakres prądowy 70–100 A i napięcie izolacji Ui=1000 V, co gwarantuje skuteczną ochronę silników o znacznym poborze mocy. Wyposażony w klasę wyzwolenia 10A oraz wrażliwość na brak fazy, zapewnia szybkie i niezawodne odłączenie zasilania w przypadku przeciążenia lub utraty fazy. Montaż śrubowy ułatwia integrację z istniejącą instalacją, a zabezpieczenie przed dotknięciem palcem (EN50274) przy pionowym uruchamianiu od przodu podnosi bezpieczeństwo obsługi.

• Zakres prądowy 70–100 A: dopasowanie do silników o dużym obciążeniu – precyzyjna ochrona bez zbędnych wyłączeń.
• Klasa wyzwolenia 10A: szybkie zadziałanie przy przeciążeniu, minimalizujące ryzyko uszkodzenia silnika.
• Wrażliwość na brak fazy (IEC/EN 60947, VDE0660 T.102): wykrywa utratę fazy i natychmiast odłącza obwód, zapobiegając pracy dwufazowej.
• Napięcie izolacji Ui=1000 V: bezpieczna praca w instalacjach o podwyższonym napięciu znamionowym.
• Zabezpieczenie przed dotknięciem palcem (EN50274): zwiększone bezpieczeństwo personelu podczas obsługi w pozycji pionowej.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102, a stopień ochrony IP00 jest typowy dla aparatury montowanej wewnątrz rozdzielnic. Ponadto zabezpieczenie przed dotknięciem palcem zgodne jest z EN50274. Posiada dopuszczenie do użytku na statkach.

Zastosowanie

Przekaźnik przeciążeniowy 278464 został zaprojektowany do ochrony silników elektrycznych w instalacjach przemysłowych i stoczniowych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna kontrola przeciążeń i zaniku fazy.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, sprężarkach, pompach.
• Bezpośredni montaż na stycznikach DILM80–DILM170 – oszczędność miejsca w szafie sterowniczej.
• Stosowanie w obwodach z silnikami w wykonaniu przeciwwybuchowym (EEx) – wymagające klasy wyzwolenia 10A.
• Instalacje na statkach i platformach offshore (dopuszczenie okrętowe).

Wskazówki Montażowe

Montaż i demontaż przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się bezpośrednio na styczniku za pomocą śrub (moment dokręcania zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego obwodu (70–100 A). Stopień ochrony IP00 wymaga instalacji wewnątrz szczelnej rozdzielnicy lub obudowy o wyższym IP.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony to IP00, co oznacza brak ochrony przed wnikaniem pyłu i wody. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic lub obudów o wyższym stopniu ochrony.
• Czy przekaźnik reaguje na zanik fazy? Tak, posiada wrażliwość na brak fazy zgodną z IEC/EN 60947 i VDE0660 T.102, co pozwala na natychmiastowe wyłączenie w przypadku utraty jednej z faz.
• Do jakich styczników pasuje ten model? Przekaźnik 278464 jest przystosowany do bezpośredniego montażu śrubowego w stycznikach serii DILM80–DILM170.
