Przekaźnik przeciążeniowy dla DILM40-72, 65-75A, ZB65-75 ZB | 108792 Eaton

Opis i Kluczowe Cechy

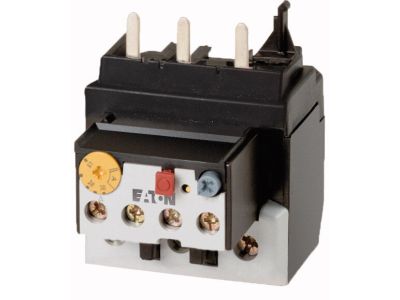

Przekaźnik przeciążeniowy EATON z serii ZB65 o numerze katalogowym 108792 to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnej ochrony silników elektrycznych przed przeciążeniami oraz skutkami zaniku fazy. Urządzenie charakteryzuje się zakresem nastawy prądu wyzwalającego od 65 A do 75 A, co czyni go idealnym rozwiązaniem dla napędów o średniej mocy. Dzięki klasie wyzwolenia 10A, przekaźnik gwarantuje szybką reakcję w przypadku wystąpienia stanów niebezpiecznych, chroniąc uzwojenia silnika przed przegrzaniem i trwałym uszkodzeniem.

• Kompatybilność systemowa: Urządzenie jest dedykowane do bezpośredniego montażu w stycznikach EATON z serii DILM40, DILM50, DILM65 oraz DILM72, co pozwala na oszczędność miejsca w rozdzielnicy.
• Wysokie napięcie izolacji: Znamionowe napięcie izolacji Ui wynoszące 690 V zapewnia bezpieczną pracę w standardowych i przemysłowych sieciach niskiego napięcia.
• Ochrona przed brakiem fazy: Zintegrowana funkcja czułości na zanik fazy pozwala na natychmiastowe odłączenie obciążenia, co jest kluczowe dla ochrony silników trójfazowych.
• Bezpieczeństwo obsługi: Konstrukcja zapewnia zabezpieczenie przed dotknięciem palcem zgodnie z normą EN 50274 przy pionowym uruchamianiu od przodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC/EN 60947 oraz VDE 0660 T.102, które definiują parametry aparatury niskonapięciowej. Dodatkowo, urządzenie posiada dopuszczenia do użytku na statkach, co świadczy o jego odporności na trudne warunki środowiskowe, takie jak wibracje czy wilgoć. Jest to produkt globalny, dopuszczony do obrotu na wszystkich rynkach światowych.

Zastosowanie

Przekaźnik ZB65-75 znajduje szerokie zastosowanie w systemach sterowania napędami elektrycznymi w przemyśle ciężkim, infrastrukturze budynkowej oraz sektorze morskim. Jest niezastąpiony wszędzie tam, gdzie wymagana jest niezawodna ochrona silników przed skutkami przeciążeń termicznych. Dzięki możliwości indywidualnego posadowienia przy użyciu specjalnej podstawy, może być stosowany również jako samodzielny element zabezpieczający w układach, gdzie nie jest montowany bezpośrednio na styczniku.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. W przypadku montażu bezpośredniego, należy wsunąć bolce przekaźnika w zaciski wyjściowe stycznika DILM40-72 i dokręcić śruby z odpowiednim momentem obrotowym, aby zapewnić niską rezystancję styku. Stopień ochrony IP00 oznacza, że urządzenie wymaga zabudowy w odpowiedniej obudowie lub szafie sterowniczej chroniącej przed pyłem i wilgocią. Należy pamiętać o precyzyjnym ustawieniu prądu znamionowego silnika na skali nastawczej przekaźnika przed pierwszym uruchomieniem.

FAQ

• Czy przekaźnik ZB65-75 można zamontować na szynie DIN? Tak, jest to możliwe przy zastosowaniu dedykowanej podstawy do indywidualnego montażu, która pozwala na osadzenie urządzenia poza stycznikiem.
• Co oznacza klasa wyzwolenia 10A? Klasa 10A określa charakterystykę czasowo-prądową urządzenia – przekaźnik wyzwoli w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawionego (w stanie zimnym).
• Czy urządzenie chroni przed zwarciem? Nie, przekaźnik przeciążeniowy chroni przed przeciążeniem termicznym i brakiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
